Червячные редукторы и мотор-редукторы серии SMW (NMRV)

Редукторы с червячной передачей являются одними из самых распространённых приводных механизмов благодаря широкому применению в различных устройствах и оборудовании, а также универсальности монтажа и низкой стоимости по сравнению с другими типами редукторов.

Преимущества червячных редукторов:

  • компактность
  • плавность хода
  • бесшумность
  • надёжность
  • износостойкость
  • сравнительно низкая стоимость
Logo Sigma motor

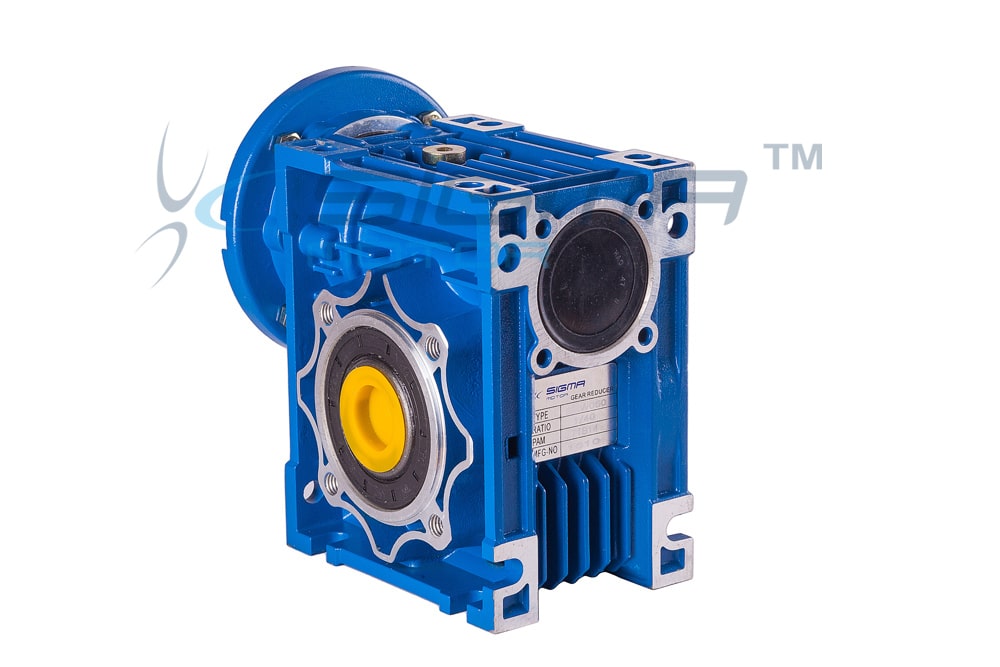

Червячные редукторы серии SMW аналог (NRV)

Область применения червячных редукторов и мотор-редукторов чрезвычайно широка: конвейеры, транспортёры, подъёмники, насосы, мешалки, приводы ворот, металлообрабатывающие станки, упаковочное оборудование, пищевое оборудование, деревообрабатывающее оборудование, вентиляционное оборудование, сельскохозяйственная техника и оборудование.

Червячные редукторы ТМ Sigma Motor изготавливаются в соответствии со стандартом EN ISO 12100:2010.

Редукторы типоразмеров от 025 до 090 изготовлены в литом алюминиевом корпусе и заполняются на заводе синтетической смазкой, рассчитанной на весь период эксплуатации и в обслуживании не нуждаются. Червячные редукторы типоразмеров 110, 130 и 150 изготавливаются в чугунном корпусе и заполняются на заводе минеральным маслом. Первая замена масла с промывкой специальным промывочным средством производится через 300 часов работы.

Одноступенчатые редукторы серии SMW представлены в следующих исполнениях:

SMW — квадратный корпус с фланцем под двигатель.
SMWR — с цельным входным валом без фланца под двигатель.
SMWE — с цельным входным валом с одной стороны и полым входным валом и фланцем под двигатель с другой стороны.
SMWRE — с цельным двухсторонним цилиндрическим входным валом.

Диапазон передаточных чисел одноступенчатых редукторов SMW от i=5 до i=100.
Диапазон передаточных чисел редукторов с цилиндрической приставкой SMPC от i=90 до i=300.
Диапазон передаточных чисел двухступенчатых редукторов SMW/SMW от i=300 до i=5000.

Червячные мотор-редукторы серии SMW аналог (NMRV)

Червячные мотор-редукторы ТМ Sigma Motor могут быть укомплектованы как асинхронными электродвигателями мощностью от 0,06кВт до 15кВт, так и двигателями постоянного тока питанием 12В или 24В мощностью от 50Вт до 700Вт.

Logo Sigma motor

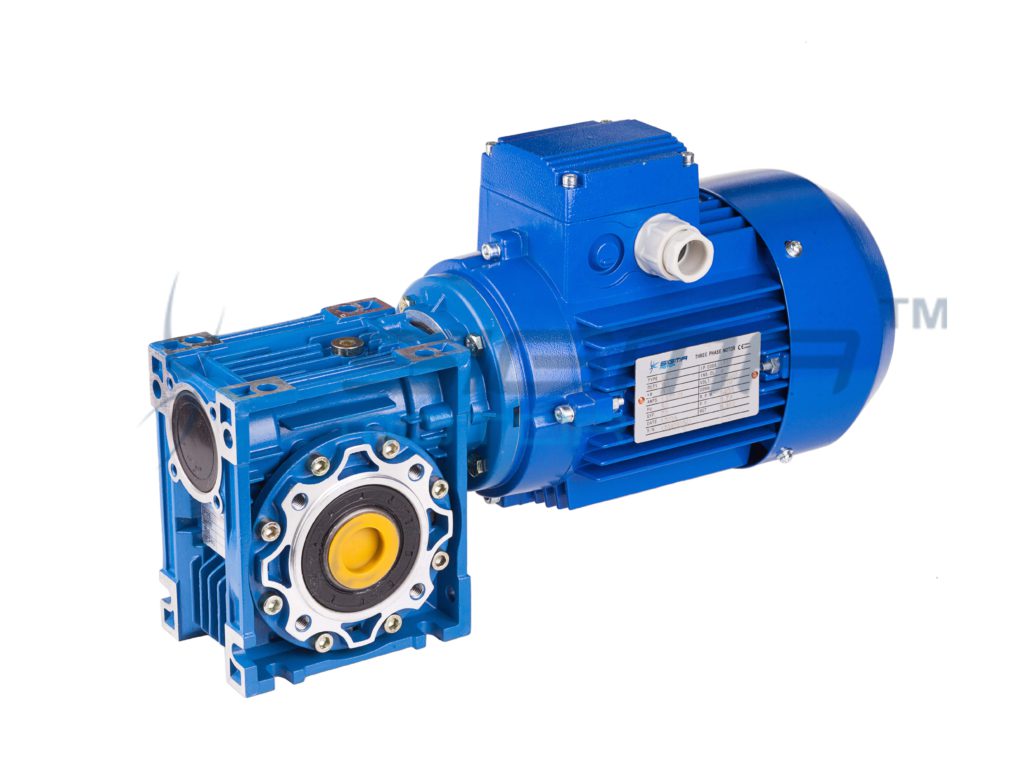

Червячные мотор-редукторы серии SMW
Маркировка редуктора Технические характеристики
Передаточное отношение Входная мощность, кВт Крутящий момент, Н·м Масса, кг PDF
SMW 025 … 7,5-60 0,03-0,26 1,2-13 0,7 Скачать PDF
SMW 030 … 7,5-80 0,04-0,59 9-21 1,2 Скачать PDF
SMW 040 … 7,5-100 0,07-1,50 23-52 2,3 Скачать PDF
SMW 050 … 7,5-100 0,12-2,50 40-94 3,5 Скачать PDF
SMW 063 … 7,5-100 0,22-4,00 69-182 6,2 Скачать PDF
SMW 075 … 7,5-100 0,36-7,11 153-328 9 Скачать PDF
SMW 090 … 7,5-100 0,50-11,20 233-492 13 Скачать PDF
SMW 110 … 7,5-100 0,82-16,60 349-809 35 Скачать PDF
SMW 130 … 7,5-100 1,30-24,00 605-1092 48 Скачать PDF
SMW 150 … 7,5-100 1,90-36,20 862-1837 84 Скачать PDF

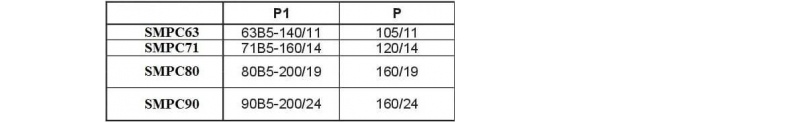

Червячные редукторы SMW с цилиндрическим модулем SMPC

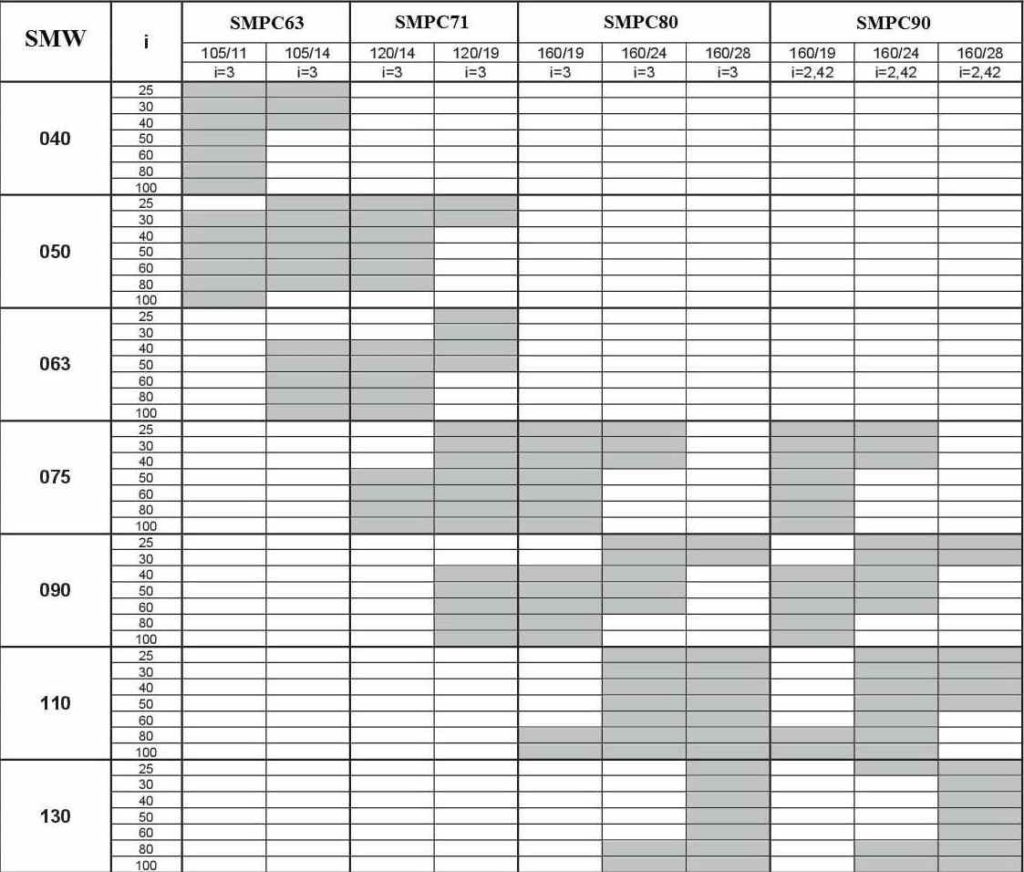

Возможные конструктивные комбинации червячных редукторов серии SMW с цилиндрическим модулем SMPC

Червячные редукторы SMW с цилиндрическим модулем SMPC

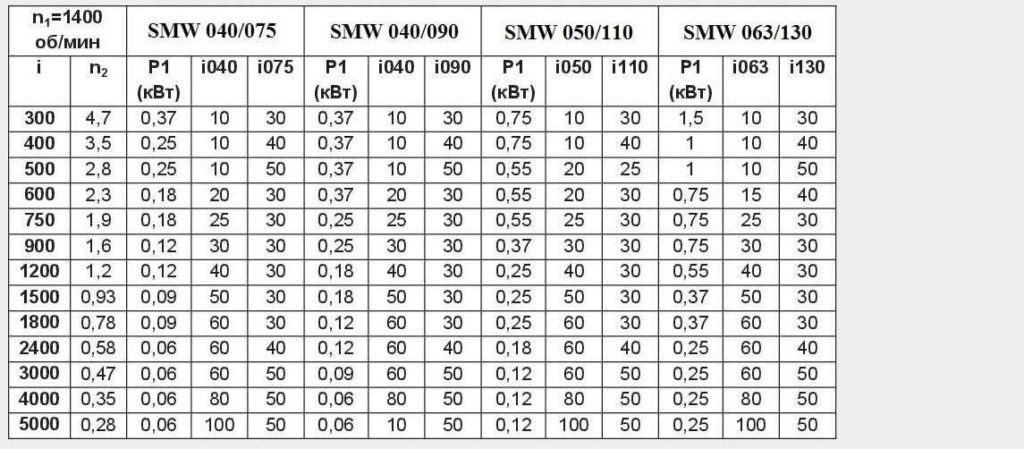

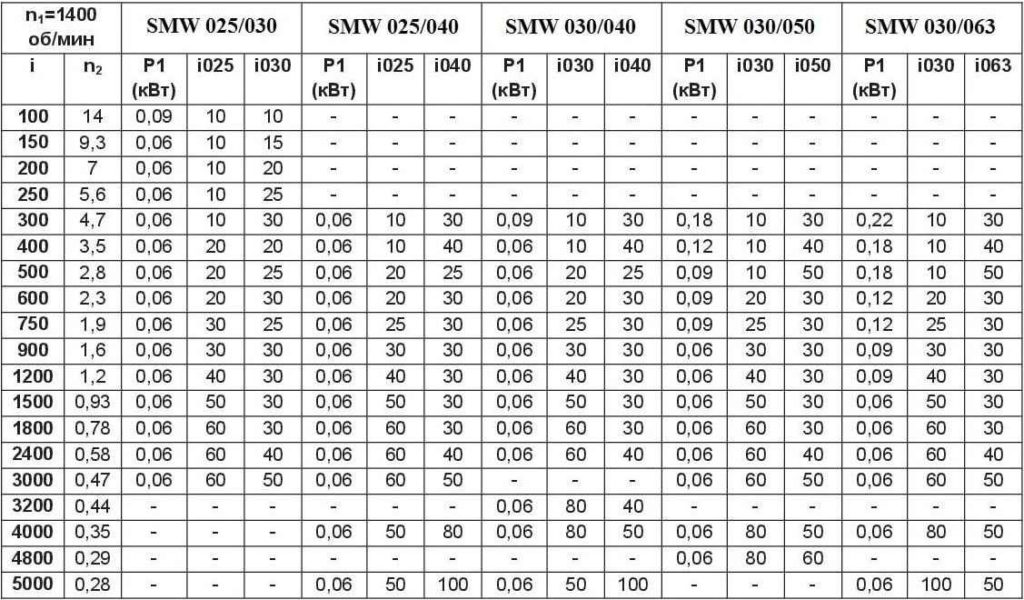

Червячные двухступенчатые редукторы SMW/SMW

Возможные конструктивные комбинации двухступенчатых червячных редукторов серии SMW/SMW
