Редукторы червячный Ч-160

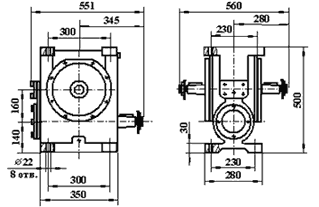

РЕДУКТОР ЧЕРВЯЧНЫЙ Ч-160 (МАССА 157,4 кг)

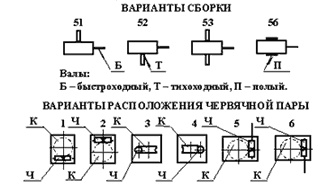

Ч - червяк, К - колесо. Редукторы рассматриваются в вертикальной плоскости. В вариантах 3 и 4 редуктор рассматривается в положении, при котором выходной конец червяка находится со стороны наблюдателя.

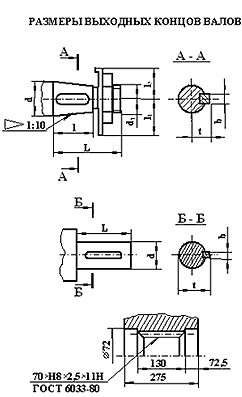

Выходные концы валов L l l1 l2 b d d1 t
Вал быстроходный конический 110 82 28 20 10 40 М24 x 2 - 8q 20,95
Вал тихоходный конический 140 105 50 40 18 70 М48 x 3 - 8q 36,33
Вал быстроходный цилиндрический 110 - - - 12 40 - 43,0
Вал тихоходный цилиндрический 140 - - - 20 70 - 74,5

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Номинальное передаточное число 8 10 12,5 16 20 25 31,5 40 50 63 80
Номинальный крутящий момент на выходном валу, Н·м, при частоте вращения быстроходного вала, об/мин 1500 1250 1153 1150 1390 1150 1110 1600 1244 1168 1033 1092
1000 1400 1294 1290 1557 1290 1243 1790 1360 1310 1157 1223
750 1567 1450 1440 1743 1442 1392 2000 1522 1465 1295 1370



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

ПРИМЕЧАНИЕ. Изготовление редуктора с цилиндрическим концом быстроходного вала требует предварительного согласования.
