Лебедки грузовые планетарные с гидроприводом типа ЛГ-35Б



Лебедка Назначение.
Грузовая лебедка планетарная двухступенчатая ЛГ-35 предназначена для применения в стреловых самоходных кранах с гидроприводом и других грузоподъемных машинах.

Условия применения редукторов.
Грузовая лебедка предназначена для эксплуатации в умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350-80.

Таб.1 Технические характеристики.

Номинальное тяговое усилие в канате, кН 35,0
Номинальная скорость сматывания каната, м/мин 60,0
Диаметр барабана (по впадинам), мм 363,5
Передаточное отношение редуктора 29,88
Диаметр каната, мм 14,0-16,5
Канатоемкость, м (3 слоя навивки) 100
Канатоемкость, м (4 слоя навивки) 130
Масса лебедки без рамы и гидромотора, кг 300
Гидромотор двухскоростной 303.3.112 (3031.112)
Тип тормоза дисковый с гидровыключением
Габаритные размеры
без гидромотора
с гидромотором

768x530x530
1153x530x530


Лебедка оснащена многодисковым фрикционным тормозом с гидравлическим растормаживанием, конструктивно размещенным в корпусе редуктора. Растормаживание барабана происходит при подаче в поршневую полость масла ("ВМГЗ" ТУ 38-101479-79,"ВМЗО" ТУ 381-01-50-79) давлением 2,0 МПа. Момент на входном валу, удерживаемый тормозом, не менее 346 Нм.

Таб.2 Гидромотор регулируемый 303.3.112 ГОСТ 15-150-69 (взамен ТУ 22-1-020-84-92). Основные параменты.

Номинальный рабочий объем, см3 112
Номинальная частота вращения, об/мин 1200
Давление на входе, МПа
номинальное
максимальное

20
35
Крутящий момент номинальный, Н*м 332
Номинальный расход, л/мин 142
Масса, кг 38

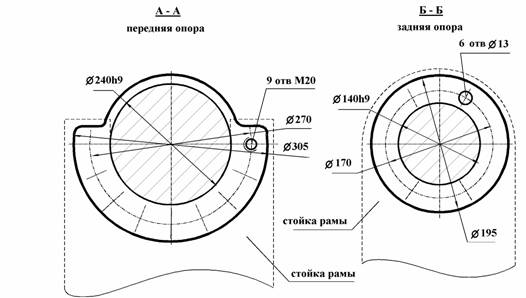

Рис.1 Габаритные и присоединительные размеры.
