Мотор-редуктор IG-32GM

//Мотор-редуктор IG-32GM
Мотор-редуктор IG-32GM 2018-05-13T18:45:09+00:00

Мотор-редуктор IG-32GM

Мотор-редуктор IG-32GM

Мотор-редуктор серии IG-32GM состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора. Электродвигатель необслуживаемый.
Для этого двигателя есть энкодер.
Передаточные числа редукторов 5~721.
Количество ступеней 1~4.
Температурный диапазон эксплуатации от-10°С до +50°С.
Модуль зубчатых колес 0,5мм.
Радиальное биение выходного вала редуктора не более 0,05 мм, осевое биение не более 0,3мм.
Режим работы — продолжительный.

Передаточные числа редукторов
Передаточное число
5
14
19
27
35
51
71
100
139
189
264
516
721
Характеристки мотор-редуктора с двигателем 12В (01 TYPE)
Крутящий момент, кг•см
0,3
0,75
1,0
1,4
1,9
2,9
3,3
4,6
6,5
7,3
10
12
12
Скорость, об/мин
1005
373
270
195
150
104
74
53
38
28
20
11,2
8,3
Характеристики мотор-редуктора с двигателем 24В (02 TYPE)
Крутящий момент, кг•см
0,3
0,7
1,0
1,4
1,8
2,2
3,1
4,4
6,1
6,9
9,7
12
12
Скорость, об/мин
990
370
265
191
150
103
74
53
38
28
20
11,2
8,3

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/4~1/5
17,6
1/51~1/139
30,4
1/14~1/27
24,0
1/189~1/721
36,8

Характеристики электродвигателей
Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
78
5290
<530
6500
<150
4,22
24
74
5250
<250
6500
<85
3,97

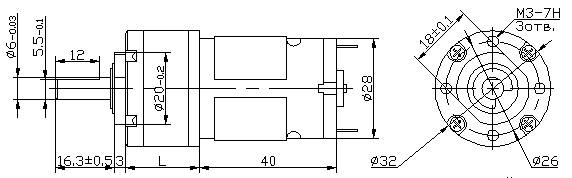

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры

Коллекторный двигатель постоянного тока, 12В

Коллекторный двигатель постоянного тока, 12В

Коллекторный двигатель постоянного тока, 24В

Коллекторный двигатель постоянного тока, 24В
