Серия WPL - прецизионный планетарный редуктор

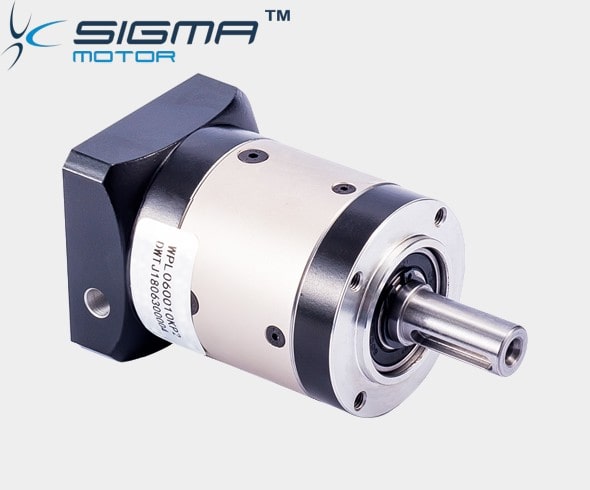

Прецизионный планетарный редуктор

Серия WPL

Преимущества

 низкий люфт   бесшумный   высокоэффективный   длительный срок службы

Наименование модели

PL-090-010-P1

PL: Серия (AB/AD/AE/PL/PF/R/T/VRB/ABR/ADR/AER/PLR/PRF/VRBR)
090: Размер.No (060/080/090/115/120/142/160)
010: Передаточное отношение (003,004,005,006,007,008,010…070,080,090,100…200)
P1: Люфт (P0=1acmin,P1=3armin,P2=5armin)

WPL Series Performance Table
Specification Unit Stage  Ratio WPL060 WPL080 WPL090 WPU20 WPL160
Rated output torque T2N Nm 1 3 18 40 50 125 290
4 36 90 110 230 460
5 40 110 125 260 550
6 20 40 50 90 340
7 20 40 50 90 340
8 12 22 32 70 210
10 12 22 32 70 210
2 12 36 90 110 230 460
15 40 110 125 260 550
16 36 90 110 230 460
20 40 110 125 260 550
25 40 110 125 260 550
28 36 90 110 230 460
30 18 40 50 125 290
35 40 110 125 260 550
40 36 90 110 230 460
50 40 110 125 260 550
60 20 40 50 90 340
70 20 40 50 90 340
80 12 22 32 70 210
100 12 22 32 70 210
Motor shaft size mm 1,2 3-100 6-14 14-19 14-19 16-24 19-35
Maximum output torque Nm 1,2 3-100 Double rated output torque
Rated input speed η1N rpm 1,2 3-100 4000 3500 3500 3500 2500
Backlash arcmin 1 3-10 ≤10 ≤10 ≤10 ≤10 ≤10
2 12-100 ≤12 ≤12 ≤12 ≤12 ≤12
Torsional rigidity Nm/arcmin 1,2 3-100 1.8 4.7 4.85 11 55
Allowable radial forceF2aB N 1,2 3-100 220 400 430 1000 4500
Allowable axial force F2aB N 1,2 3-100 240 420 450 1240 4800
Lifespan hr 1,2 3-100 10000
Efficiency % 1 3-10 ≥96%
2 12-100 ≥93%
Weight kg 1 3-10 1.7 4.4 4.4 12 26.5
2 12-100 1.9 5 5 14 29.6
Working temperature °C 1,2 3-100 (-10° C +80° C )
IP Grade 1,2 3-100 IP65
Lubricating Synthetic lubricating grease
Installation direction 1,2 3-100 In any direction
Noise level (η1=3000rpm,off load) dB(A) 1,2 3-100 ≤61 ≤63 ≤63 ≤68 ≤75
