Серия WPFR - прецизионный планетарный редуктор

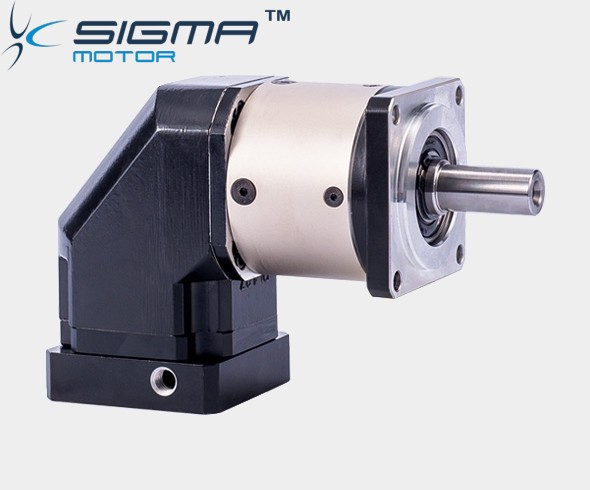

Прецизионный планетарный редуктор

Серия WPFR

Преимущества

 низкий люфт   бесшумный   высокоэффективный   длительный срок службы

Наименование модели

PFR-090-010-P2

PFR: Серия (AB/AD/AE/PL/PF/R/T/VRB/ABR/ADR/AER/PLR/PFR/VRBR)
090: Размер.No (042/060/080/090/120/140/160)
010: Передаточное отношение (003,004,005,006,007,008,010…070,100,140.200)
P2: Люфт (P2≤12armin)

WPFR Series Performance Table
Specification Unit Stage Ratio WPFR042 WPFR060 WPFR080 WPFR115 WPFR142
Rated output torque T2N Nm 3 8 18 40 125 290
4 18 36 90 230 460
5 16 40 no 260 550
6 8 20 40 90 340
7 8 20 40 90 340
8 5 12 22 70 210
10 5 12 22 70 210
12 8 20 40 90 340
14 8 20 40 90 340
20 5 12 22 70 210
2 15 16 36 90 125 550
25 16 36 90 260 550
30 16 36 90 125 290
35 16 36 90 260 550
40 16 36 90 230 460
48 18 40 110 230 460
50 16 36 90 260 550
60 16 36 90 230 340
70 16 36 90 230 340
80 16 36 90 230 460
90 16 90 230 290
100 16 36 90 230 550
120 8 22 55 125 340
140 8 22 55 125 340
160 5 15 50 120 210
200 5 12 22 70 210
Emergency stop torque T2NOT Nm 1,2 3-200 Double rated output torque
Rated input speed η1N rpm 1,2 3-200 4500 4000 3500 3500 3000
Maximum input speed η1B rpm 1,2 3-200 10000 8000 6000 6000 4500
Standard backlash P2 arcmin 3~20 ≤22 ≤16 ≤10 ≤10 ≤10
2 15-200 ≤26 ≤18 ≤12 ≤12 ≤12
Torsional rigidity Nm/arcmin 1,2 3-200 0.65 1.8 4.7 1 1 35
Allowable radial force F2aB N 1,2 3-200 165 240 400 1240 3700
Allowable axial force F2aB N 1,2 3-200 135 220 420 1000 3500
Lifespan hr 1,2 200 20000*
Efficiency % 3~20 ≥96%
2 25-200 ≥94%
Weight kg 3~20 0.3 0.85 2 6 11
2 25-200 0.4 0.9 2.3 7.5 13
Working temperature °C 1,2 3-200 (-10° C +90° C )
Lubricating Synthetic lubricating grease
IP Grade 1,2 3-200 IP65
Installation direction 1,2 3-200 In any direction
Noise level (η1 =3000, off load) dB(A) 1,2 3-200 ≤60 ≤60 ≤63 ≤68 ≤75
