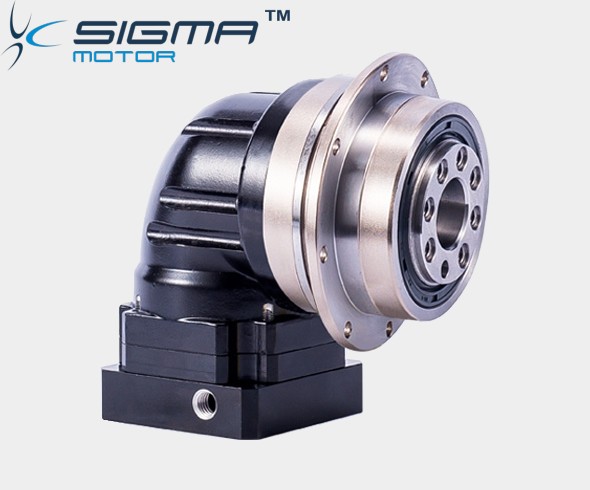

Серия WADR - прецизионный планетарный редуктор

Прецизионный планетарный редуктор

Серия WADR

Преимущества

 низкий люфт   бесшумный   высокоэффективный   длительный срок службы

Наименование модели

ADR-090-010-P1

ADR: Серия (AB/AD/AE/PL/PF/R/T/VRB/ABR/ADR/AER/PLR/PRF/VRBR)
090: Размер.No (064/090/110/140)
010: Передаточное отношение (003,004,005,006,007,008,010…070,100,140,200)
P1: Люфт (P0≤2acmin,P1≤4armin,P2≤6armin)

WADR Series Performance Table
Specification Unit Staqe  Ratio WADR064 WADR090 WADR110 WADR140
Rated output torqueT2N Nm 1 4 48 130 270 560
5 60 160 330 650
7 50 140 300 550
10 40 100 230 450
14 42 140 300 550
20 40 100 230 450
2 25 60 160 330 650
35 50 140 300 550
40 48 130 270 560
50 60 160 330 650
70 50 140 300 550
100 40 100 230 450
140 50 140 300 550
200 40 100 230 450
Emergency stop torque T2NOT Nm 1,2 4-200 Triple rated output torque
Rated input speed η1N rpm 1,2 4-200 5000 4000 4000 3000
Maximum input speed η1B rpm 1,2 4-200 10000 8000 8000 6000
Precision backlash P1* arcmin 1 420 ≤4 ≤4 ≤4 ≤4
2 25-200 ≤7 ≤7 ≤7 ≤7
Standard backlash P2* arcmin 1 420 ≤6 ≤6 ≤6 ≤6
2 25-200 ≤9 ≤9 ≤9 ≤9
Economic backlash P3 arcmin 1 420 ≤ 8 ≤8 ≤8 ≤8
2 25-200 ≤12 ≤12
Torsional rigidity Nm/arcmin 1,2 4-200 13 31 82 151
Maximum bendinq torque M2KB Nm 1,2 4-200 125 235 430 1300
Allowable axial force F2aB N 1,2 4-200 1050 2850 2990 10590
Lifespan hr 1,2 4-200 20000*
Efficiency % 1 420 ≥95%
2 25-200 ≥92%
Weight kg 1 4~20 2.1 5.9 10.5 21.9
2 25-200 1.9 4.5 9.8 20.1
Working temperature °C 1,2 4-200 (-10° C +90° C )
Lubricating Synthetic lubricating grease
IP Grade 1,2 4-200 IP65
Installation direction 1,2 4-200 In any direction
Noise level ( η1=3000rpm,off load) dB(A) 1,2 4-200 ≤63 ≤65 ≤68 ≤70
Need confirm wilh our engineer for those precision data with*)
