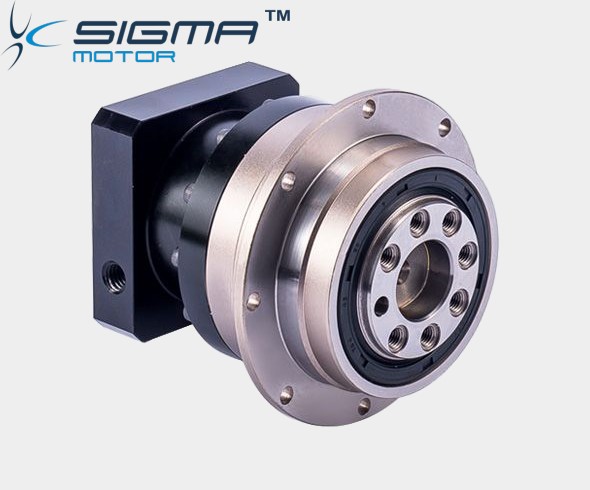

Прецизионный планетарный редуктор

Серия WAD

Преимущества

 низкий люфт   бесшумный   высокоэффективный   длительный срок службы

Наименование модели

AD-110-010-P1

AD: Серия (AB/AD/AE/PL/PF/R/T/VRB/ABR/ADR/AER/PLR/PRF/VRBR)
110: Размер.No (047/064/090/110/140/200/255)
010: Передаточное отношение (003,004,005,006,007,008,010…070,080,090,100)
P1: Люфт (P0=1acmin,P1=3armin,P2=5armin)

WAD Series Performance Table
Specification  Unit Stage  Ratio WAD047 WAD064 WAD090 WAD110 WAD140 WAD200 WAD255
Rated output torque T2N Nm 1 4 19 48 130 270 560 1100 1700
5 22 60 160 330 650 1200 2000
6 19 50 140 300 550 1100 1800
7 19 50 140 300 550 1100 1800
8 14 40 100 230 450 900 1500
10 14 40 100 230 450 900 1500
2 20 19 48 130 270 560 1100 1700
25 22 60 160 330 650 1200 2000
35 19 50 140 300 550 1100 1800
40 19 48 130 270 560 1000 1700
50 22 60 160 330 650 1200 2000
60 19 50 140 300 550 1100 1800
70 19 50 140 300 550 1100 1800
80 14 40 100 230 450 900 1500
100 14 40 100 230 450 900 1500
Emergency stop torque T2NOT Nm 1,2 4-100 Triple rated output torque
Rated input speed η1N rpm 1,2 4-100 5000 5000 4000 4000 3000 3000 2000
Maximum input speed η1B 1,2 4-100 10000 10000 8000 8000 6000 6000 4000
Superprecision backlashP0 arcmin 1 410 ≤1 ≤1 ≤1 ≤1
2 20-100 ≤3 ≤3 ≤3 ≤3 ≤3
Precision backlashP1 arcmin 1 410 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 20-100 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Standard backlashP2 arcmin 1 4~10 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 20100 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
Torsional rigidity Nm/arcmin 1,2 4-100 7 13 31 82 151 440 1006
Maximum bending torque M2KB Nm 1,2 4-100 42.5 125 235 430 1300 3064 5900
Allowable axial force F2aB N 1,2 4-100 990 1050 2850 2990 10590 16660 29430
Lifespan hr 1,2 4-100 20000
Efficiency % 1 4~10 ≥97%
2 20-100 ≥94%
Weight kg 1 410 0.7 1.2 3 5.6 11.9 31.6 56.1
2 20-100 1 1.6 3.7 7.3 15.9 36.9 70.4
Working temperature °C 1,2 4-100 -10°C~90°C
Lubricating 1,2 Synthetic lubricating grease
IP Grade 1,2 4-100 IP65
Installation direction 1,2 4-100 In any direction
Noise level (η1 =3000rpm,off load) dB(A) 1.2 4-100 ≤56 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70
