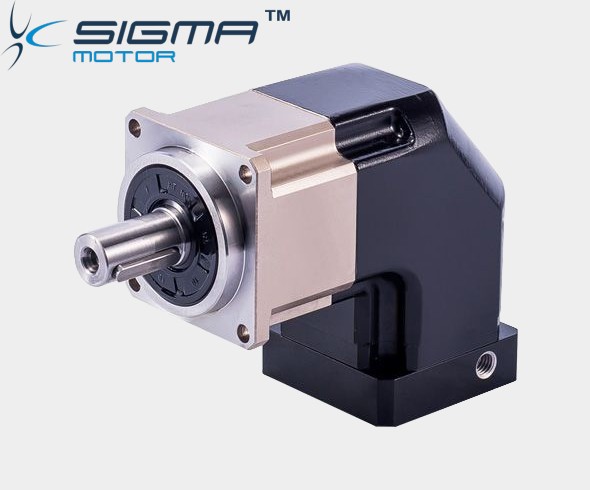

Серия WABR — прецизионный планетарный редуктор
Серия WABR - прецизионный планетарный редуктор

Прецизионный планетарный редуктор

Серия WABR

Преимущества

 низкий люфт   бесшумный   высокоэффективный   длительный срок службы

Наименование модели

ABR-090-010-P1

ABR: Серия (AB/AD/AE/PL/PF/R/T/VRB/ABR/ADR/AER/PLR/PRF/VRBR)
090: Размер.No (042/060/090/115/142/180/220)
010: Передаточное отношение (003,004,005,006,007,008,010…070,080,090,100…200)
P1: Люфт (P0≤2acmin,P1≤4armin,P2≤6armin)

WABR Series Performance Table
Specification Unit Stage Ratio WABR042 WABR060 WABR090 WABR115 WABR142 WABR180
Rated output torqueT2N Nm 1 3 9 36 90 195 342 588
4 12 48 120 260 520 1040
5 15 60 150 325 650 1200
6 18 55 150 310 600 1100
7 19 50 140 300 550 1100
8 17 45 120 260 500 1000
10 14 40 100 230 450 900
12 18 55 150 310 600 1100
14 19 50 140 300 550 1100
20 14 40 100 230 450 900
2 15 15 60 150 325 650 1200
25 15 60 150 325 650 1200
30 20 55 150 310 600 1100
35 19 50 140 300 550 1100
40 17 45 120 260 500 1000
45 14 40 100 230 450 900
50 14 60 100 230 650 1200
60 20 55 150 310 600 1100
70 19 50 140 300 550 1100
80 17 45 120 260 500 1000
90 14 40 100 230 450 900
100 14 40 100 230 450 900
120 18 55 150 310 600 1100
140 19 50 140 300 550 1100
160 17 45 120 260 500 1000
200 14 40 100 230 450 900
Emergency stop torqueT2NOT Nm 1,2 3-200 Triple rated output torque
Rated input speed η1N rpm 1,2 3-200 5000 5000 4000 4000 3000 3000
Maximum input speed η1B rpm 1,2 3-200 10000 10000 8000 8000 6000 6000
Precision backlash P1* arcmin 3~20 4 4 4 4 4 4
2 15200 7 7 7 7 7 7
Standard backlash P2* arcmin 3~20 6 6 6 6 6 6
2 15-200 9 9 9 9 9 9
Economic backlash P3 arcmin 3~20 8 8 8 8 8 8
2 15-200 2 12 2 2 2 2
Torsional rigidity Nm/arcmin 1,2 3-200 3 7 14 25 50 145
Allowable radial forceF2aB N 1,2 3-200 780 1530 3250 6700 9400 14500
Allowable axial forceF2aB N 1,2 3-200 390 765 1625 3350 4700 7250
Lifespan hr 1,2 3-200 20000 *
Efficiency % 3~20 95%
2 25200 92%
Weight kg 1 3~20 0.9 2.1 6.4 13 24.5 51
2 25-200 1.2 1.5 7.8 14.2 27.5 54
Working temperature °C 1,2 3-200 (-10° C +90° C )
Lubricating Synthetic lubricating grease
IP Grade 1,2 3-200 IP65
Installation direction 1,2 3-200 In any direction
Noise level (η1 =3000rpm,off load) dB(A) 1,2 3-200 61 63 65 68 70 72
Need confirm with our engineer for those precision data with*)
