Мотор-редукторы RB-40GM

Двигатель постоянного тока с цилиндрическим редукторомМотор-редуктор RB-40GM представляет собой коллекторный реверсивный двигатель с установленным цилиндрическим редуктором. Двигатель постоянного тока необслуживаемый, может быть оснащен энкодером на основе датчика Холла. Возможные скорости мотор-редуктора - от 12 до 530 об/мин определяются величиной передаточного отношения редуктора.

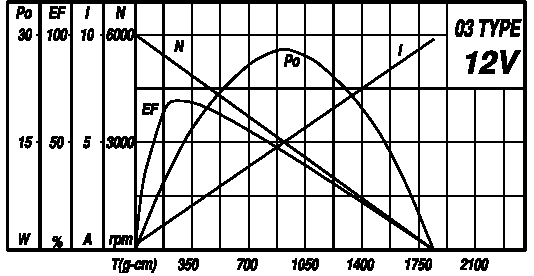

Характеристики мотор-редукторов RB-40GM 03 type (12В)

Передаточное число редуктора
10
15
18
25
30
36
50
60
75
90
100
120
150
180
200
250
300
360
400
500
Крутящий момент на выходе, кг•см
1,0
2,7
3,0
4,0
4,0
4,0
5,0
5,0
5,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
Скорость на выходе, об/мин
519
321
275
198
172
145
103
91
72
61
54
46
37
31
28
23
19
16
14,7
11,9

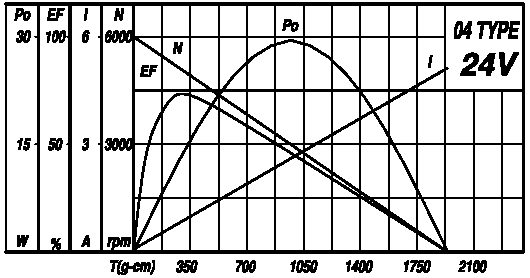

Характеристики мотор-редукторов RB-40GM 04 type (24В)

Передаточное число редуктора
10
15
18
25
30
36
50
60
75
90
100
120
150
180
200
250
300
360
400
500
Крутящий момент на выходе, кг•см
1,0
2,9
3,0
4,0
4,0
4,0
5,0
5,0
5,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
7,0
Скорость на выходе, об/мин
530
340
283
207
176
149
107
92
73
61
54
46
37
31
28
23
19
16
14,7
11,9

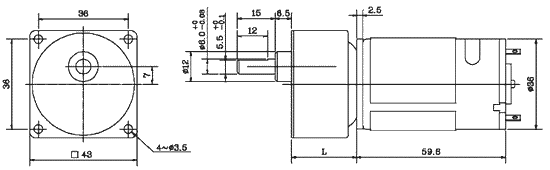

Габаритные и присоединительные размеры цилиндрического мотор-редуктора RB-40GM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/10
23,9
1/50 - 1/150
28,9
1/15 - 1/36
26,4
1/180 - 1/500
31,4



Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
250
4930
<1600
6000
<250
12,8
24
240
5150
<750
6000
<130
12,7



Коллекторный двигатель постоянного тока, 12В

двигатель постоянного тока 12В

Коллекторный двигатель постоянного тока, 24В

Двигатель постоянного тока 24В
