Малогабаритные мотор-редукторы RB-35GM — с двигателем постоянного тока и цилиндрическим редуктором.

Малогабаритные мотор-редукторы RB-35GMМалогабаритные мотор-редукторы RB-35GM - с двигателем постоянного токаМотор-редукторы RB-35GM поставляются четырех типов — мощностью 3Вт и 13Вт каждый в исполнении на 12В и 24В. Мотор-редуктор является коллекторным мотором с постоянными магнитами со встроенным цилиндрическим редуктором. Электрический мотор является необслуживаемым, ресурс двигателя 4000 часов. Реверс двигателя осуществляется сменой полярности, регулировка скорости — изменением напряжения питания. Максимальные скорости мотор-редуктора — от 2 до 532 об/мин в зависимости от передаточного числа цилиндрического редуктора. Возможна комплектация мотор-редуктора датчиком Холла.

Характеристики мотор-редукторов RB-35GM 07 type (12В; 13Вт)

Передаточное число редуктора
10
18
30
50
60
75
90
100
120
150
180
200
250
300
500
600
750
1000
1500
3000
Крутящий момент на выходе, кг•см
1,0
1,0
2,0
3,0
3,0
4,0
4,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
Скорость на выходе, об/мин
528
313
185
109
95
76
63
55
47
36
31
29
23
19,5
11,5
9,8
8
5,9
3,9
2

Характеристики мотор-редукторов RB-35GM 09 type (24В; 13Вт)

Передаточное число редуктора
10
18
30
50
60
75
90
100
120
150
180
200
250
300
500
600
750
1000
1500
3000
Крутящий момент на выходе, кг•см
1,0
1,0
2,0
3,0
3,0
4,0
4,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
Скорость на выходе, об/мин
532
315
186
111
96
77
64
55
48
36
32
29
23
20
11,8
9,9
8
6
4
2

Характеристики мотор-редукторов RB-35GM 11 type (12В; 3Вт)

Передаточное число редуктора
10
18
30
50
60
75
90
100
120
150
180
200
250
300
500
600
750
1000
1500
3000
Крутящий момент на выходе, кг•см
0,5
0,8
1,3
2,0
2,4
3,0
3,5
4,0
4,2
5,3
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
Скорость на выходе, об/мин
490
270
168
100
84
67
57
51
43
34
29
26
22
19
11
9,5
8,0
6,0
4,1
2

Характеристики мотор-редукторов RB-35GM 12 type (24В; 3Вт)

Передаточное число редуктора
10
18
30
50
60
75
90
100
120
150
180
200
250
300
500
600
750
1000
1500
3000
Крутящий момент на выходе, кг•см
0,5
0,8
1,3
2,0
2,5
3,0
3,6
4,1
4,4
5,4
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
6,0
Скорость на выходе, об/мин
480
250
160
98
83
65
56
50
42
33
28
26
22
19
11
9,3
7,9
6,0
4,0
2

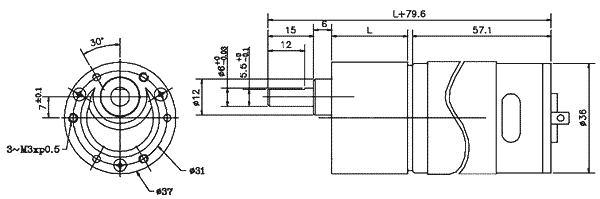

Габаритные и присоединительные размеры цилиндрического мотор-редуктора RB-35GM 07 и 09 типа (13Вт)

Габаритные и присоединительные размеры цилиндрического мотор-редуктора RB-35GM 07 и 09 типа (13Вт)

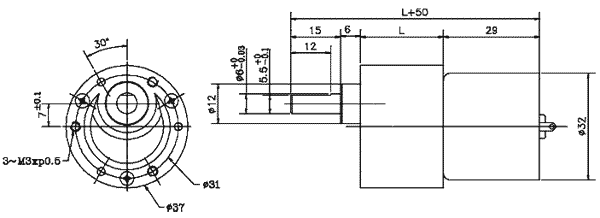

Габаритные и присоединительные размеры миниатюрного цилиндрического мотор-редуктора RB-35GM 11 и 12 типа (3Вт)

Габаритные и присоединительные размеры миниатюрного цилиндрического мотор-редуктора RB-35GM 11 и 12 типа (3Вт)

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/6 — 1/10
19,5
1/120 — 1/300
27
1/18 — 1/30
22
1/350 — 1/1000
29,5
1/36 — 1/100
24,5
1/1500 — 1/3000
32

Характеристики электродвигателей

Тип двигателя
Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
07 type
12
248
5090
<1630
6000
<350
12,8
09 type
24
270
5130
<850
6000
<210
12,7
11 type
12
60
5100
<470
6200
<120
3,14
12type
24
62
5000
<210
6200
<60
3,17

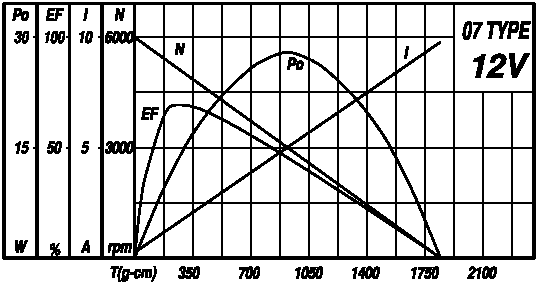

Коллекторный двигатель постоянного тока, 12В, 07type

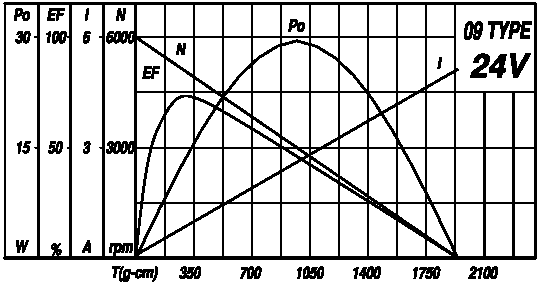

Коллекторный двигатель постоянного тока, 24В, 09type

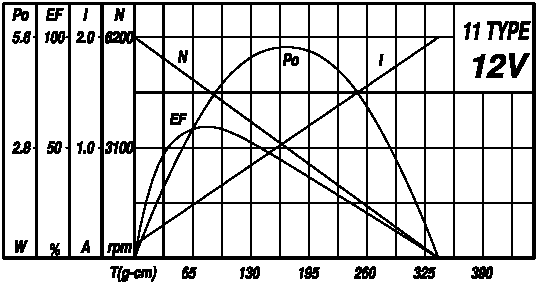

Коллекторный двигатель постоянного тока, 12В, 11type

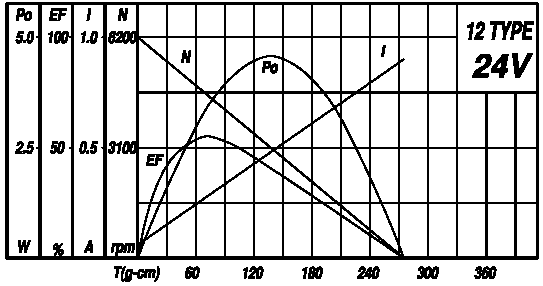

Коллекторный двигатель постоянного тока, 24В, 12type
