Цилиндрический мотор-редуктор RA-27GM постоянного тока

Коллекторный двигатель 12В или 24В с цилиндрическим редуктором

Мотор-редуктор RA-27GM представляет собой реверсивный коллекторный электродвигатель со встроенным цилиндрическим редуктором с передаточными числами от 10 до 1150. Двигатель постоянного тока не обслуживаемый. Ресурс мотор-редуктора 4000 часов непрерывной работы. Возможные скорости цилиндрического мотор-редуктора - от 3,6 до 340 об/мин определяются величиной передаточного отношения.

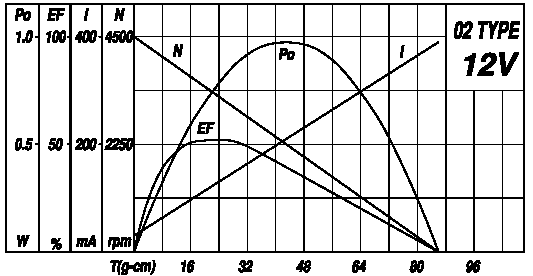

Характеристики цилиндрических мотор-редукторов RA-27GM 02 type (12В)

Передаточное число редуктора
10
15
21
30
44
60
77
100
112
150
170
200
250
320
360
500
700
800
900
1150
Крутящий момент на выходе, кг•см
0,16
0,22
0,32
0,4
0,55
0,78
0,8
1,0
1,0
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
Скорость на выходе, об/мин
340
230
160
110
80
59
46
36
33
22
20
18
14,5
12
10,5
7,5
5,7
5,1
4,5
3,7

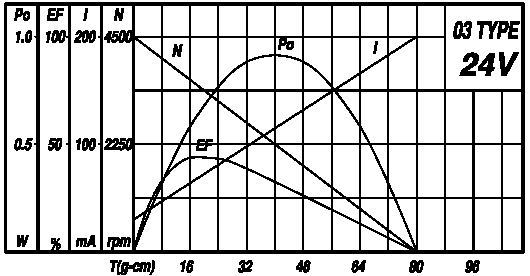

Характеристики цилиндрических мотор-редукторов RA-27GM 03 type (24В)

Передаточное число редуктора
10
15
21
30
44
60
77
100
112
150
170
200
250
320
360
500
700
800
900
1150
Крутящий момент на выходе, кг•см
0,16
0,21
0,3
0,38
0,52
0,73
0,8
1,0
1,0
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
1,2
Скорость на выходе, об/мин
325
220
153
105
77
56
44
34
31
22
20
17
14
11
10
6,9
5,1
4,5
4,1
3,6

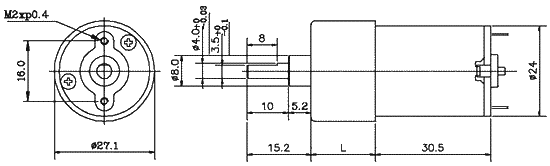

Габаритные и присоединительные размеры мотор-редуктора ra-27gm - коллекторного двигателя с цилиндрическим редуктором.

Габаритные и присоединительные размеры двигателя с цилиндрическим мотор-редуктором RA-27GM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/6 - 1/360
17,3
1/400 - 1/1150
19,3



Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
20,5
3560
<125
4500
<40
0,75
24
19,5
3400
<70
4500
<30
0,68



Коллекторный двигатель постоянного тока, 12В

двигатель постоянного тока 12В

Коллекторный двигатель постоянного тока, 24В

Двигатель постоянного тока 24В
