Редукторы червячные двухступенчатые типа 1Ч2

Варианты сборки

Варианты крепления

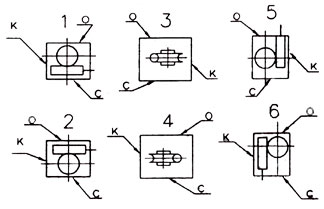

Варианты расположения червячной пары в пространстве (С — сливная пробка; К-контрольная пробка уровня масла; О — отдушина)



Типоразмер Передаточное отношение Номинальный крутящий момент на тихоходном валу Н*м Подводимая расчетная мощность, кВт Габариты:

длина х ширина х высота

Масса редуктора, кг
1Ч2-160 100. ..4000 2500. ..4000 1.8…5.1 585x447x465 145



Примечание: номинальный крутящий момент указан для равномерной спокойной нагрузки.

Пример записи обозначения редуктора 5Ч-125-32-51-11-12-1-УЗ, где:
5 — порядковый номер разработки конструкции;
Ч — червячный одноступенчатый, универсальный;
125 — межосевое расстояние, мм;
32 — передаточное отношение;
51 — вариант сборки по ГОСТ 20373;
1 — вариант крепления редуктора;
1 — вариант расположения червячной пары;
1* — вариант исполнения конца быстроходного вала;
2** — вариант исполнения конца тихоходного вала;
1 — категория точности передачи редуктора;
УЗ — климатическое исполнение и категория размещения.
*- выходные концы быстроходного вала завод изготавливает различных исполнений (для разных редукторов), обозначаемых при заказе цифрами:
1 — тип 2 исп. 1 ГОСТ 12081 для ред. 5Ч-80, 5Ч-125, 1Ч-160;
2 — тип 2 исп. 2 ГОСТ 12081 для ред. 5Ч-100;
3 — исп. 1 ГОСТ 12080 для ред 1Ч-63А.
** — выходные концы тихоходного вала завод изготавливает различных исполнений ( для разных редукторов), обозначаемых при заказе цифрами:
2 -тип 1 исп. 1 ГОСТ 12081 для ред. 5Ч-100, 5Ч-125, 1Ч-160;
1- тип 2. исп. 1 ГОСТ 12081 для ред. 5Ч-100;
3,4- исп. 1,2 ГОСТ 12080 для ред 1Ч-63А, 5Ч-8O
