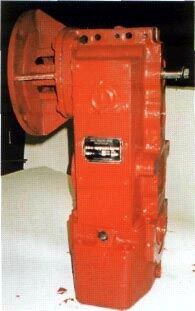

Механизмы привода типа В (ЦЗВК) цилиндрические трехступенчатые вертикальные крановые

Механизмы привода типа В (ЦЗВК) цилиндрические трехступенчатые вертикальные крановыеПредназначены для эксплуатации в вертикальном и наклонном положении на механизмах передвижения кранов и крановых тележек.
Расчитаны на применение в следующих условиях:

  • Нагрузка постоянная и пременая одного направления и реверсивная;
  • Работа с периодическими остановками (повторно-кратковременный режим), продолжительность безостановочной работы не более 30 мин;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала до 1000 об/мин, с ограничением окружной скорости зубчатых передач -12 м/с;
  • Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/мЗ;
  • Климатические исполнения У и Т для категорий размещения 2, Зи4 по ГОСТ 15150.

Расчетный коэффициент полезного действия редуктора — 0,94.

Типоразмер В-100Ф В-125Ф В-160Ф В-200 В-200Ф В-250 В-250Ф
Межосевое расстояние тихоходной ступени 100 125 160 200 250

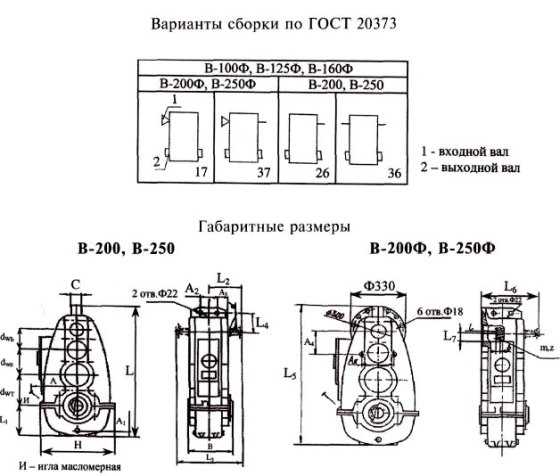

Типоразмер aWT awn aWB А А1 А2 АЗ В Н L L1 L2 L3 L4 с d
В-200, В-200Ф 200 160 125 400 21 100 67 277 450 825 190 210 420 130 70 35
В-250, В250Ф 250 200 160 480 21 120 79 322 552 1015 240 240 480 137,5 80 38
Типоразмер m z в А4±0,16 А5±0,32 L5 L6 L7 l
В-200, В-200Ф 2,5 30 12 100 200 840 327 50 80
В-250, В250Ф 2,5 38 15 163 200 1015 379 65 60



Типоразмер aWT aWN aWB А A1 А2±0,16 А3±0,32 А4 А5 В С L L1 L2 L3
В-100Ф 100 100 80 220 16 170 135 60 55 275 40 520 100 260 170
В-125Ф 125 125 80 235 21 185 180 80 60 306 60 595 125 290 200
В-160Ф 160 160 100 310 21 215 220 80 75 370 80 748 160 350 230
В-400 см. рис. В-400
Типо размер L4 L5 Н D D1 d d1 m z b D2 L6 d2 l l1 d3 L7 L8
В-100Ф 71,5 470 254 300 265 И 14 2,5 20 12 230H8 325 125 67 5 25 235 300
В-125Ф 71 545 316 300 265 14 14 2,5 20 12 230H8 353 125 67 5 25 263 326
В-160Ф 92 692 390 336 300 265 18 18 2,5 30 12 250H82 230H8 410 110 100 6 28 295 360
В-400 см. рис. В-400
