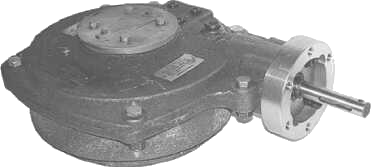

Редуктор спироидный РС1-77-72
| Номинальный крутящий момент, Нм | Передаточное число | Частота вращения выходного вала max, мин-1 | Частота вращения входного вала max, мин-1 | КПД | Угол поворота выходного вала, град* |
| 4125 | 72 | 0,55 | 40 | 0,32 | 90°± 10° |
*возможно специальное полнооборотное исполнение редуктора.
Режим работы: реверсивный, повторно-кратковременный — 25 циклов в час.
Допускается кратковременное превышение номинального крутящего момента на 40%.
Диапазон рабочий температур -60…+50°С.
Рабочее пространственное положение — любое.
Редуктор предназначен для использования в приводах управления промышленной арматурой, например, вентилями, задвижками, заслонками или кранами.
Пример обозначения редуктора при заказе:
Редуктор РС1-77-72-АМ81-УХЛ1-ПС35.00.000ТУ, где РС1-77-72 — тип редуктора; ANSI — присоединительные размеры в соответствии со стандартом ANSI; УХЛ1 — климатическое исполнение.

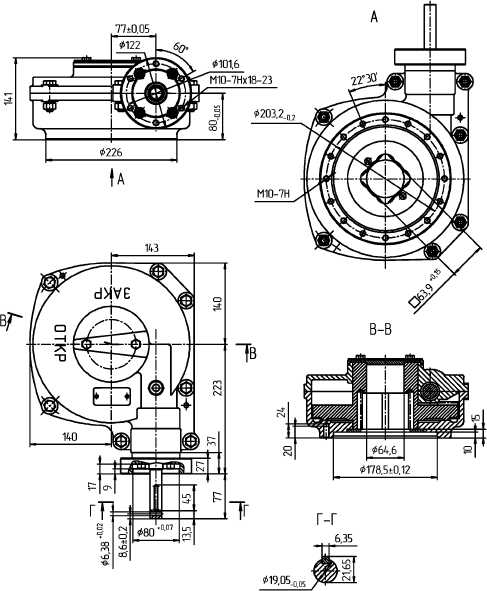

Габаритные и присоединительные размеры по ANSI

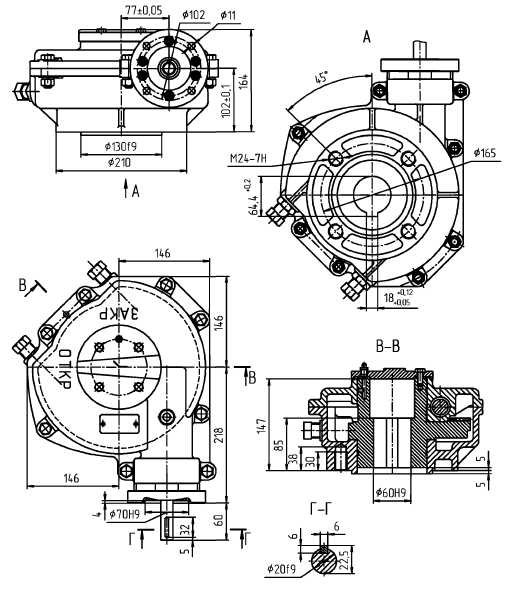

Габаритные и присоединительные размеры по ISO
