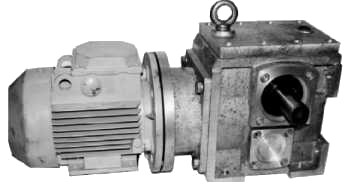

Мотор-редуктор спироидно-цилиндрический МРСЦ2-34/88

Мотор-редуктор спироидно-цилиндрический МРСЦ2-34/88

Частота вращения выходного вала, м и н -1 7,4 8,7 9,1 10,7 11,9 13,2 14,6 16,1 19,7
Крутящий момент на выходном валу, Нм 296 250 306 258 184 209 190 1 72 305
Передаточное число привода 180 160 140 1 25 1 12 100 90 80 71
Мощность двигателя, кВт 0,55 0,75 0,55 0,75 1,1
Частота вращения выходного вала, м и н -1 23,3 28,7 31,7 34,9 37,5 44,3 54,7 60,4 66,4
Крутящий момент на выходном валу, Нм 258 209 189 1 72 272 230 186 168 153
Передаточное число при вода 63 50 45 40 35,5 31,5 25 22,4 20
Мощность двигателя, кВт 1,1 1,5



Пример обозначения мотор-редуктора при заказе:

Мотор-редуктор МРСЦ2-34/88-19-51-У2-380/220 ПС 30.00.000 ТУ, где МРСЦ2 — тип мотор-редуктора; 34 — межосевое расстояние спироидной передачи, мм; 88 — межосевое расстояние цилиндрической передачи, мм; 19 — частота вращения выходного вала, мин~1; 51 — вариант сборки; У2 — климатическое исполнение; 380/220 — напряжение сети переменного тока.

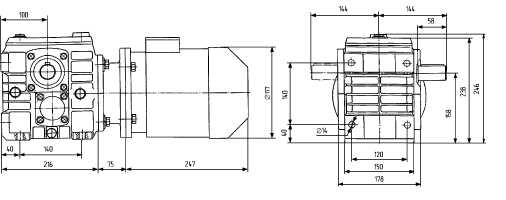

Габаритные и присоединительные размеры

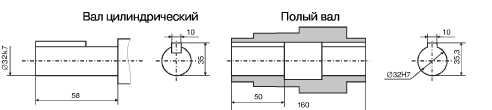

Размеры выходного вала

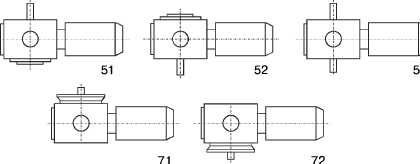

Исполнения по вариантам сборки
