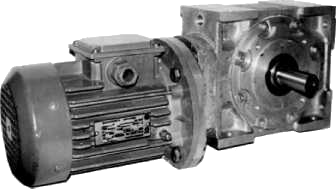

Мотор-редуктор цилиндро-спироидный МРЦС2-50/40

Мотор-редуктор цилиндро-спироидный МРЦС2-50/40

Частота вращения выходного вала, мин~1 3,1 3,6 3,9 4,6 5,5 6,0 6,6 7,0 7,3 8,4 9,2 9,4
Крутящий момент на выходном валу, Нм 156 152 172 168 161 160 132 149 153 145 175 173
Передаточное число привода 200 240 158 189 158 220 200 189 125 158 100 140
Мощность двигателя, кВт 0,18 0,25 0,18 0,25 0,37 0,25 0,37
Частота вращения выходного вала, мин~1 10,5 11,4 12,0 13,6 14,6 17,0 17,2 18,3 21,1 23 27 33,8
Крутящий момент на выходном валу, Нм 134 166 172 156 177 148 159 175 159 166 156 137
Передаточное число привода 125 80 110 100 63 80 79 50 63 40 50 40
Мощность двигателя, кВт 0,37 0,55 0,37 0,55 0,75



Пример обозначения мотор-редуктора при заказе:

Мотор-редуктор МРЦС2-50/40-5-51-У2-380/220 ПС 49.00.000 ТУ, где МРЦС2 — тип мотор-редуктора; 50 — межосевое расстояние цилиндрической передачи, мм; 40 — межосевое расстояние спироидной передачи, мм; 5 — частота вращения выходного вала, мин~1; 51 — вариант сборки; У2 — климатическое исполнение; 380/220 — напряжение сети переменного тока.

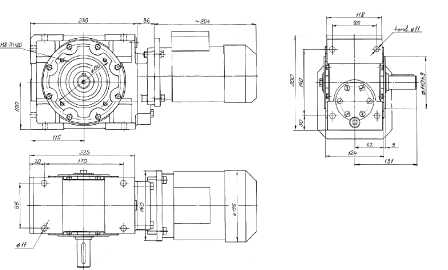

Габаритные и присоединительные размеры

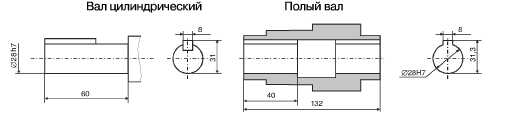

Размеры выходного вала

Исполнения по вариантам сборки
