РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2РЧ-25/40

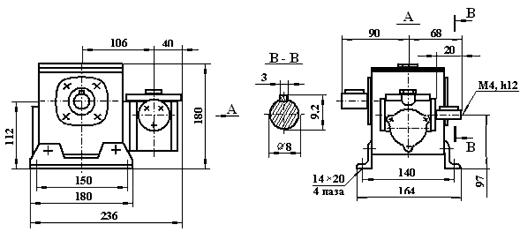

РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2РЧ-25/40(МАССА 7,8 кг)

Валы:
Б — быстроходный, Т — тихоходный, П — полый.
ВАРИАНТЫ КРЕПЛЕНИЯ:
1 — без опорных лап; 2 — на опорных лапах.

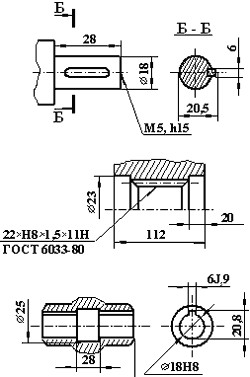

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

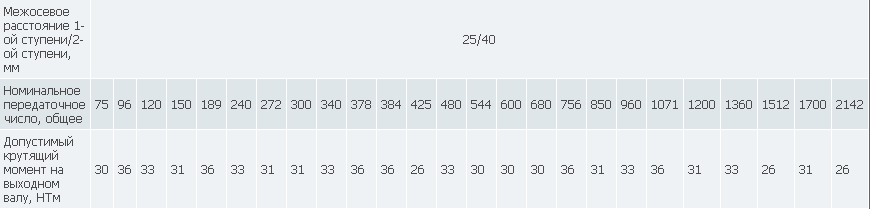

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

То же, вариант сборки 16, со шпоночным пазом: 2РЧ-25/40-378-16-Шп-2-У2-С.
