РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2Ч-40/63М

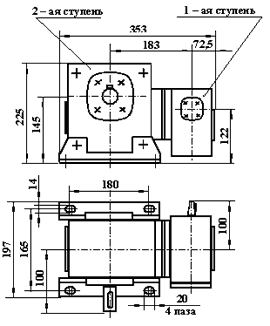

РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2Ч-40/63М(МАССА 20,5 кг)


 Валы:
Б — быстроходный, Т — тихоходный.

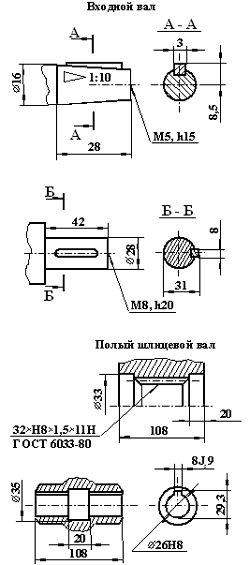

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Межосевое расстояние 1-ой ступени/2-ой ступени, мм 40/63
Номинальное передаточное число, общее 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500
Допустимый крутящий момент на выходном валу, НТм 160 165 165 170 175 165 150 120 175 155 130 180 160
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт 0,26 0,22 0,19 0,17 0,15 0,12 0,08 0,06 0,07 0,06 0,04 0,04 0,03



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

То же, с коническим концом выходного вала: 2Ч-40/100-800-12-21-У2-С.
