РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2Ч-63/125

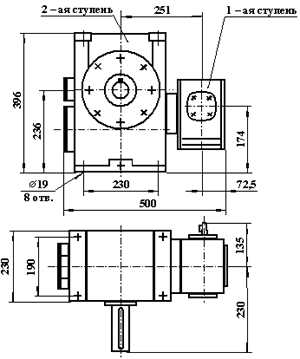

РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2Ч-63/125 (МАССА 103,5 кг)

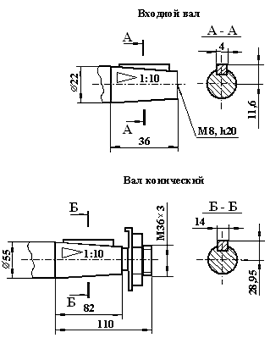

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

 Валы:
Б — быстроходный, Т — тихоходный.

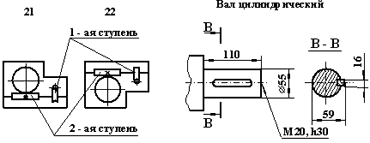

ВАРИАНТЫ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Межосевое расстояние 1-ой ступени/2-ой ступени, мм 63/125
Номинальное передаточное число, общее 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500
Допустимый крутящий момент на выходном валу, НТм 800 650 820 650 800 850
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт 1,1 0,74 0,89 0,62 0,44 0,37 0,30 0,25 0,26 0,22 0,23 0,2 0,16



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

То же, с коническим концом выходного вала: 2Ч-63/125-200-12-21-У2-С.
