РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2Ч-80/160

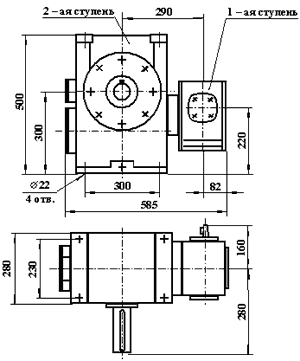

Редуктор червячный 2Ч-80/160 (масса 186,5 кг)

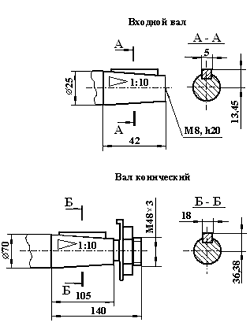

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

Валы:
Б — быстроходный, Т — тихоходный.

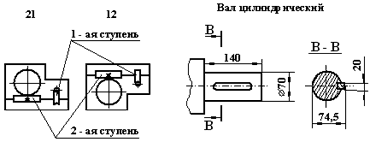

ВАРИАНТЫ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Межосевое расстояние 1-ой ступени/2-ой ступени, мм	80/160
Номинальное передаточное число, общее	160	200	250	320	400	500
Допустимый крутящий момент на выходном валу, НТм	1800	1250	2000			1400
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт	2,33	1,27	2,05	1,66	1,38	0,68

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

То же, с коническим концом выходного вала: 2Ч-80/160-200-12-21-У2-С.
