РЕДУКТОР С МЕЖОСЕВЫМ РАССТОЯНИЕМ 40 ММ 2ЧМ-40

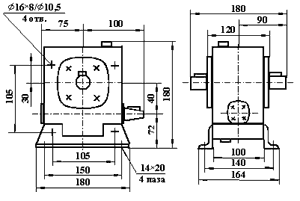

Редуктор с межосевым расстоянием 40мм 2ЧМ-40 (масса 6,3 кг)




Редукторы рассматриваются в вертикальной плоскости.
ВАРИАНТЫ КРЕПЛЕНИЯ: 1 — без опорных лап;
2 — на опорных лапах.

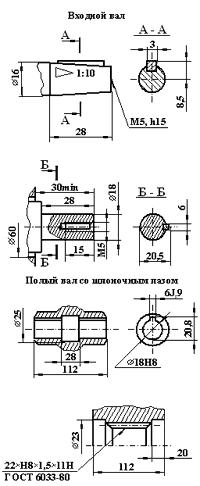

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Номинальное передаточное число 8 10 12,5 16 20 25 31,5 40 50 63
Допустимый крутящий момент на выходном валу, НТм 28 28 26 30 30 28 36 33 31 26
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт 0,64 0,53 0,40 0,38 0,38 0,25 0,23 0,21 0,17 0,17

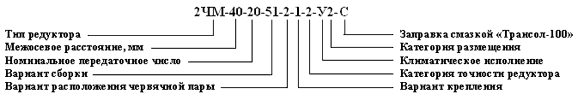

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

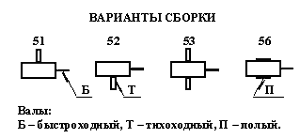

То же, вариант сборки 56, со шпоночным пазом: 2ЧМ-63-20-56-Шп-2-1-2-У2-С.
