РЕДУКТОР С МЕЖОСЕВЫМ РАССТОЯНИЕМ 63 ММ 2ЧМ-63

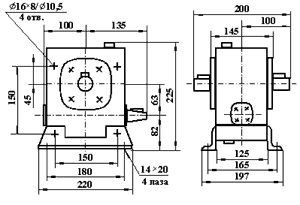

Редуктор с межосевым расстоянием 63 мм 2ЧМ-63 масса 12,3 кг.




Редукторы рассматриваются в вертикальной плоскости.
ВАРИАНТЫ КРЕПЛЕНИЯ: 1 — без опорных лап;
2 — на опорных лапах.

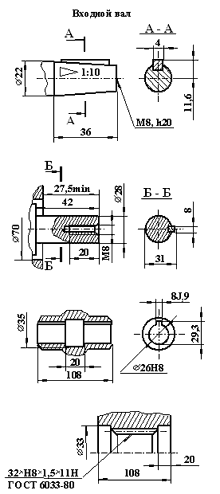

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Номинальное передаточное число 8 10 12,5 16 20 25 31,5 40 50 63 80
Допустимый крутящий момент на выходном валу, НТм 105 106 93 120 110 100 130 120 120 93 83
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт 2,4 1,85 1,3 1,45 1,1  0,76 0,89 0,69 0,57 0,37 0,27

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

То же, вариант сборки 56, со шпоночным пазом: 2ЧМ-63-20-56-Шп-2-1-2-У2-С.
