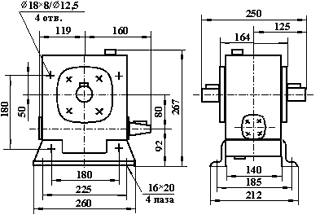

РЕДУКТОР С МЕЖОСЕВЫМ РАССТОЯНИЕМ 80 ММ 2ЧМ-80





ВАРИАНТЫ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ

Редукторы рассматриваются в вертикальной плоскости.
ВАРИАНТЫ КРЕПЛЕНИЯ: 1 - без опорных лап;
2 - на опорных лапах.

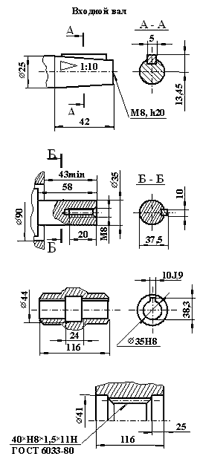

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Номинальное передаточное число 8 10 12,5 16 20 25 31,5 40 50 63 80
Допустимый крутящий момент на выходном валу, НТм 210 190 200 210 210 210 260 240 240 200 170
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт 4,72 3,34 2,9 2,52 1,90 1,58 1,63 1,22 0,99 0,95 0,50





ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

То же, вариант сборки 56, со шпоночным пазом: 2ЧМ-80-20-56-Шп-2-1-2-У2-С.
