РЕДУКТОР ЧЕРВЯЧНЫЙ Ч-100

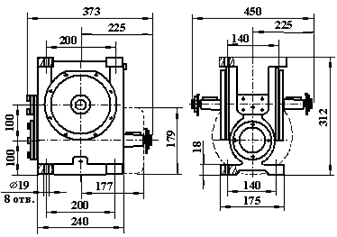

Редуктор червячный Ч-100 (масса 57,3кг)

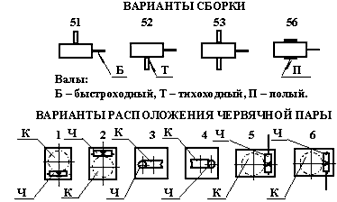

Ч - червяк, К - колесо. Редукторы рассматриваются в вертикальной плоскости. В вариантах 3 и 4 редуктор рассматривается в положении, при котором выходной конец червяка находится со стороны наблюдателя.

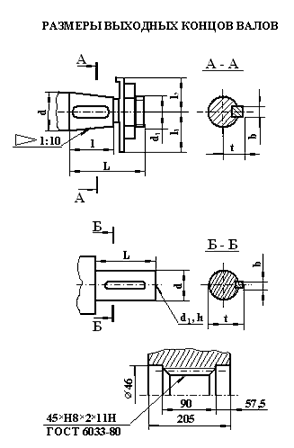

Выходные концы валов L l l1 l2 b d d1 h t
Вал быстроходный конический 80 58 24 18 6 32 М20 x 1,5 - 8q - 17,05
Вал тихоходный конический 110 82 32 30 12 45 М30 x 3 - 8q - 23,45
Вал быстроходный цилиндрический 80 - - - 10 32 - - 35,0
Вал тихоходный цилиндрический 110 - - - 14 45 М10 25 48,5

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Номинальное передаточное число 8 10 12,5 16 20 25 31,5 40 50 63 80
Номинальный крутящий момент на выходном валу, НТм, при частоте вращения быстроходного вала, об/мин 1500 380 367 374 392 389 372 400 387 389 313 292
1000 426 410 420 440 414 417 448 433 436 350 327
750 477 460 470 492 464 466 500 485 488 396 366





ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

ПРИМЕЧАНИЕ. Изготовление редуктора с цилиндрическим концом быстроходного вала требует предварительного согласования.
