Назначение.

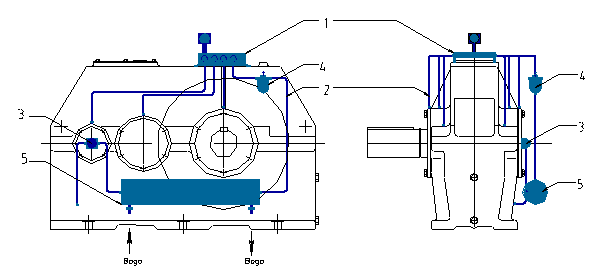

Для цилиндрических редукторов, работающих в непрерывном режиме и имеющих картерную систему смазки, характерно ограничение нагрузки по термической мощности. В тех случаях, когда термическая мощность меньше передаваемой, следует применять струйную смазку и охлаждение масла вне редуктора. Для этих целей ОАО «Редуктор» предлагает использовать устройство, представленное на рисунке.



Позициями обозначены:
1 — Коллектор
2 — Магистрали
3 — Насос
4 — Фильтр
5 — Охладитель
