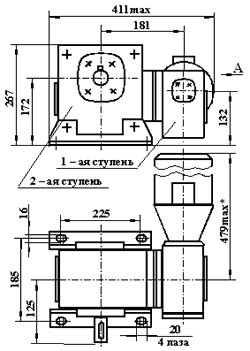

Мотор-редуктор червячный двухступенчатый 2МРЧ-40/80М (масса 32,0 кг)

Варианты расположения червячной пары

Варианты крепления:
1 — без опорных лап; 2 — на опорных лапах.

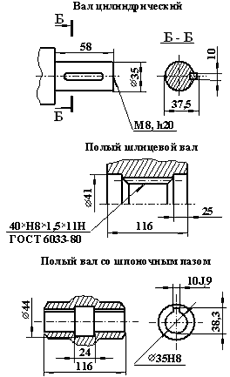

Размеры выходных концов валов

Техническая характеристика

Межосевое расстояние 1-ой ступени/2-ой ступени, мм 40/80
Номинальная частота вращения выходного вала, об/мин 8,4 6,7 5,4 4,2 3,4 2,7 2,1 1,7 1,4 1,0 0,8 0,7 0,5
Номинальное передаточное число, общее 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500
Допустимый крутящий момент на выходном валу, НТм 200 230 190 230 250 210 220 280 300 260 350 320
Мощность электродвигателя, кВт Частота вращения электродвигателя, об/мин 0,37
1350
0,25
1340
0,18
1370

Пример условного обозначения редуктора при заказе:

То же, вариант сборки 16, со шпоночным пазом: 2МРЧ-40/80М-6,7-16-Шп-21-2-2-У2-С-380 ТУ4161-002-00221178-98.
