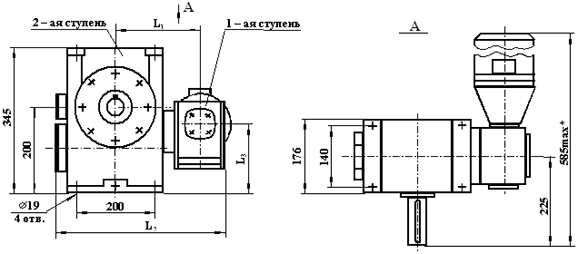

Мотор-редуктор червячный двухступенчатый 2МРЧ-63/100

(масса 128,4 кг)

Межосевое расстояние 1-ой ступени/2-ой ступени, мм L1, мм L2, мм L3, мм Масса, кг
40/100 208 440 140 68,0
63/100 227 460 163 84,0

Варианты расположения червячной пары











Размеры выходных концов валов


Техническая характеристика

Межосевое расстояние 1-ой ступени/2-ой ступени, мм 63/100 40/100
Номинальная частота вращения выходного вала, об/мин 8,4 6,7 5,4 4,2 3,4 2,7 2,1 1,7 1,4 1,0 0,8 0,7 0,5
Номинальное передаточное число, общее 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500
Допустимый крутящий момент на выходном валу, НТм 450 450 390 530 450
Мощность электродвигателя, кВт Частота вращения электродвигателя, об/мин 1,1
1420
0,75
1350
0,55
1380
0,37
1350
0,25
1340
0,18
1370



Пример условного обозначения редуктора при заказе:

То же, с цилиндрическим концом выходного вала: 2МРЧ-63/100-4,2-12-21-Ц-2-У2-С-380 ТУ4161-002-00221178-98.
