Мотор-редуктор червячный двухступенчатый 2МРЧ-80/160

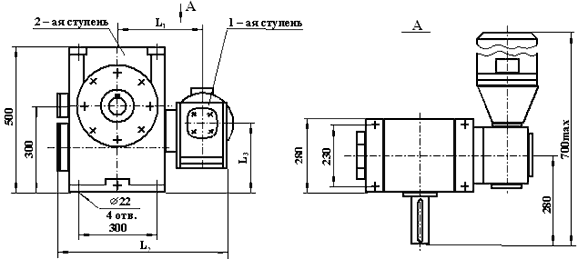

Межосевое расстояние 1-ой ступени/2-ой ступени, мм L1, мм L2, мм L3, мм Масса, кг
63/160 250 510 203 187,0
80/160 290 585 220 197,4

Варианты расположения червячной пары

Размеры выходных концов валов


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Межосевое
расстояние
1-ой
ступени/2-ой
ступени,
мм
80/160 63/160
Номинальная
частота
вращения
выходного вала,
об/мин
8,4 6,7 5,4 4,2 3,4 2,7 2,1 1,7 1,4 1,0 0,8 0,7 0,5
Номинальное
передаточное
число,
общее
160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500
Допустимый
крутящий
момент на
выходном
валу, НТм
1000 1250 1300 1500 1300 1200 1300 1200 1350 1500 1300 1100 1200
Мощность
электродви-
гателя, кВт
Частота вращения
электродви-
гателя, об/мин
2,2
1410
1,5
1410
1,1
1420
0,75
1350
0,55
1380
0,37
1350

Пример условного обозначения редуктора при заказе:

То же, с коническим концом выходного вала: 2МРЧ-80/160-4,2-12-21-К-2-У2-С-380 ТУ4161-002-00221178-98.
