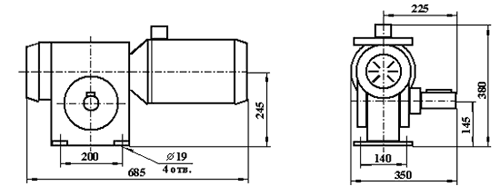

Мотор-редуктор червячный регулируемый МРЧ-100Р (масса 78,2 кг)
 |
|

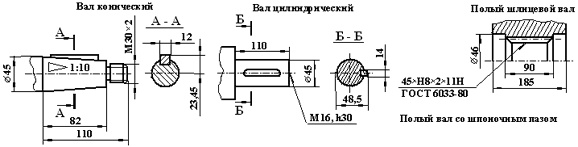

Размеры выходных концов валов |
|
  |
Блок преобразования частоты ACS 201-4Р1-3 Мощность 2,2 кВт. Напряжение сети 220 В, 1 ф. Степень защиты корпуса блока IP21 Масса 4,1 кг Масса, габаритные и присоединительные размеры блока могут меняться в зависи-мости от его мощности, напряжения сети (220 В, 1 ф. или 380 В, 3 ф.) и предприятия-изготовителя  |
Техническая характеристика
| Межосевое расстояние, мм | 100 | ||||||||||
| Номинальная частота вращения выходного вала, об/мин | 70Щ 211 | 57Щ 169 | 45Щ 134 | 35Щ 105 | 28Щ 85 | 22Щ 67 | 18Щ 54 | 13Щ 39 | 11Щ 33 | 8,5Щ 26 | 6,6Щ 19 |
| Номинальное передаточное число | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 |
| Допустимый крутящий момент на выходном валу, НТм | 95 | 120 | 145 | 185 | 225 | 275 | 315 | 387 | 375 | 313 | 292 |
| Электродвигатель: мощность, частота вращения | 2,2 кВт, 1410 об/мин | ||||||||||

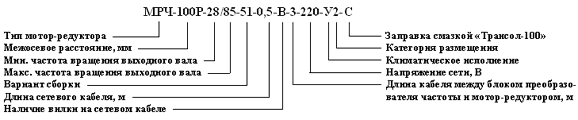

Пример условного обозначения редуктора при заказе:
То же, вариант сборки 56, со шпоночным пазом, напряжение сети 380 В: МРЧ-100Р-28/85-56-Шп-0,5-В-3-380-У2-С.
