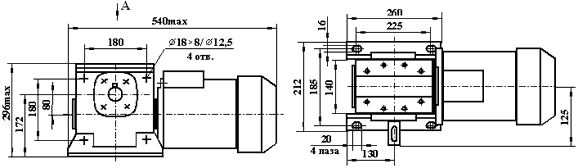

Мотор-редуктор червячный регулируемый МРЧ-80Р (МАССА 36,5 кг)

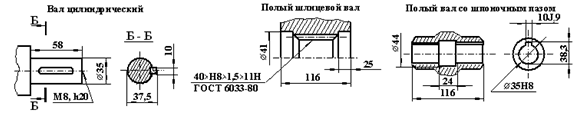

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

БЛОК ПРЕОБРАЗОВАНИЯ ЧАСТОТЫ

Мощность 1,1 кВт
Напряжение сети 220 В, 1 ф.
Степень защиты корпуса блока IP00
Масса блока 2,2 кг
Масса, габаритные и присоеди-нительные размеры блока могут меняться в зависимости от его мощности, напряжения сети (220 В, 1 ф. или 380 В, 3 ф.) и предприятия-изготовителя
Мощность 1,1 кВт
Напряжение сети 220 В, 1 ф.
Степень защиты корпуса блока IP00
Масса блока 2,2 кг
Масса, габаритные и присоеди-нительные размеры блока могут меняться в зависимости от его мощности, напряжения сети (220 В, 1 ф. или 380 В, 3 ф.) и предприятия-изготовителя
ВАРИАНТЫ КРЕПЛЕНИЯ: 1 - без опорных лап;
2 - на опорных лапах.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Межосевое
расстояние, мм
80
Номинальная
частота
вращения
выходного
вала,
об/мин
70Щ 211 57Щ 169 45Щ 134 35Щ 105 28Щ 85 22Щ 67 18Щ 54 13Щ 39 11Щ 33 8,5Щ 26 7Щ 21 5,5Щ 17 4,5Щ 13,5 3,5Щ 10,5
Номинальное
передаточное
число,
общее
8 10 12,5 16 20 25 31,5 40 50 31,5 40 50 63 80
Допустимый
крутящий
момент на
выходном валу,
НТм
78 97 120 144 183 210 260 220 200 280 218 270 225 170
Мощность
электро-
двигателя,
кВт
Частота
вращения
электро-
двигателя,
об/мин
2,2

1410
1,5

1410
1,1

1420
1,1

700
0,75

705
0,75

705
0,55

700
0,37

700

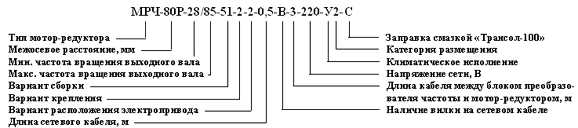

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

То же, вариант сборки 56, со шпоночным пазом, напряжение сети 380 В: МРЧ-80Р-28/85-56-Шп-2-2-0,5-В-3-380-У2-С.
