Мотор-редукторы планетарные зубчатые типа 1МПз-40;

1МПз-31,5; 1МПз2-31,5; 1МПз2-40; 1МПз2-50



моторредукторы планетарные зубчатые Назначение.
Мотор-редукторы планетарные зубчатые одно- и двухступенчатые типа 1МПз и 1МПз2 предназначены для горизонтальной или вертикальной (валом вниз) установки в качестве привода общего назначения.

Условия применения редукторов.
Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы 8-24 ч\сут. в следующих условиях:
  • вращение выходных валов - в любую сторону;
  • внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг\м3;
  • климатическое исполнение У; категории размещения 3 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м.
  • при соблюдении требований ГОСТ 183-74 допускается работа мотор-редукторов на высоте более 1000м. над уровнем моря;
  • двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.


Условное обозначение мотор-редуктора при заказе: 1МПз2-31,5-28-110-Т- У3, 380В ТУ 2-056-208-82, где 1МПз - тип мотор-редуктора; 2 - двухступенчатый; 31,5 - радиус расположения осей сателлитов, мм; 28 - частота вращения выходного вала, об\мин.; 110 - конструктивное исполнение по способу монтажа; Т- мотор-редуктор заправлен полужидкой смазкой "Трансол-200"; У3 - климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150 - 69; 380 В - номинальное напряжение сети переменного тока.

Мотор-редуктор 1МПз-31,5-140-У3, 380В ТУ2-056-208-82: то же - одноступенчатый, с частотой вращения выходного вала 140 об\мин.; незаправленный полужидкой смазкой "Трансол-200".


Рис.1 Конструктивное исполнение по способу монтажа.

Положение и размещение мотор-редуктора с лапами

G 110 G 120 G 140

G 180 G 150 G 160
Фланцевое исполнение мотор-редуктора

G 310 G 320 G 330

G 350 G 360 G 370


Таб.1 Технические характеристики мотор-редукторов.

Типо-размер Номин. частота вращения выходного вала, об/мин Номин. крутящий момент на выходном валу, Н*м Допускаемая радиальная нагрузка на выходном валу, Н КПД редукт. части Масса, кг, не более Корр-ный уровень звуковой мощности Двигатель
Исп. на лапах Исп. на фланце Тип Мощн., кВт
1МПз-31,5 112
140
180
280
117
148
230
250
1400 0,72
0,72
0,72
0,83
42
42
42
52
43
43
43
53
86
89
89
89
АИР90L6
AИР90L4
AИР90L4
AИР100S2
1,5
2,2
2,2
4,0
1МПз-40 112
140
180
224
280
240
278
278
230
250
2000 0,8
0,79
0,83
0,83
0,85
80
82
82
80
80
80
82
82
80
80
89
89
93
93
93
A112MA6
A112MB6
A112M4
A112M4
A112M2
3,0
4,0
5,5
5,5
7,5
1МПз-50 112
140
180
224
455
510
570
450
2700



0,97

111
116
116
116
111
116
116
116



86

АИР132М2
АИР132М6
АИР132М4
АИР132М4
5,5
7,5
11
11
1МПз2-31,5 18
22,4
28
35,5
45
71
90
124
110
120
150
120
142
117
2800 0,54
0,54
0,63
0,68
0,68
0,75
0,75



32



33



86
AИР71B8
AИР71B8
AИР71A6
AИР71A4
AИР71A4
AИР71B2
AИР71B2
0,25
0,25
0,37
0,55
0,55
1,1
1,1
1МПз2-40 18
22,4
28
35,5
45
56
71
90
296
224
244
293
235
254
288
230
4000 0,65
0,65
0,67
0,72
0,72
0,74
0,80
0,8
39,5
39,5
39
42
42
45
45
45
41,5
41,5
44
44
44
47
47
47
86
86
86
86
86
89
89
89
AИР71B
AИР71B6
AИР80A6
AИР80A4
AИР80A4
AИР80B6
AИР80B2
AИР80B2
0,55
0,55
0,75
1,0
1,1
1,5
2,2
2,2
1МПз2-50 18
22,4
28
35,5
45
56
71
90
573
596
484
576
467
497
513
571
5600 0,68
0,73
0,73
0,78
0,78
0,79
0,84
0,86
78
78
72
80
72
80
80
78
78
78
72
80
72
80
80
78
86
86
86
89
89
89
89
93
AИР90LB8
AИР90L6
AИР90L6
AИР90L4
AИР90L4
AИР100S4
AИР100S2
AИР100L2
1,1
1,5
1,5
2,2
2,2
3,0
4,0
5,5

Примечание: Допускается комплектация мотор-редукторов двигателями серии АИР по ТУ 16-525.564-84

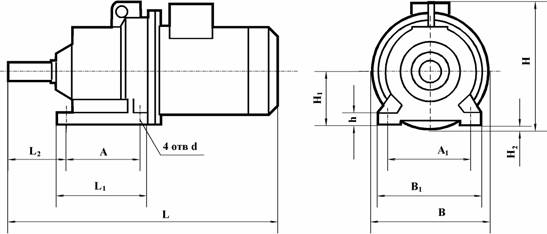

Габаритные и присоединительные размеры.
- мотор-редуктор с лапками
Тип
L
L1
H
B
L2
A
B1
A1
H1
H2
h
d
не более
1МПз-31,5
565
162
285
295
85
130
190
155
100
25
15
15
1МПз2-31,5
477
162
252
200
85
130
190
155
100
-
15
15
1МПз-40
630
210
320
320
110
170
220
180
112
38
22
19
1МПз2-40
560
210
250
220
110
170
220
180
112
-
22
19
1МПз-50
821
260
354
350
146
210
265
220
132
43
30
24
1МПз2-50
660
260
305
270
140
210
270
220
132
-
30
19

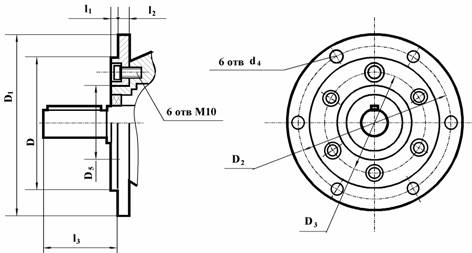

- мотор-редуктор с фланцем
Тип
l3
l1
l2
D
D1
D2
D3
D5
d4
1МПз-31,5; 1МПз2-31,5
70
5
12
130
180
155
110
90
12
1МПз-40; 1МПз2-40
88
5
16
130
200
165
148
120
15
1МПз-50; 1МПз2-50
110
8
18
180
250
215
158
136
17



Таб.2 Габаритные и присоединительные размеры.

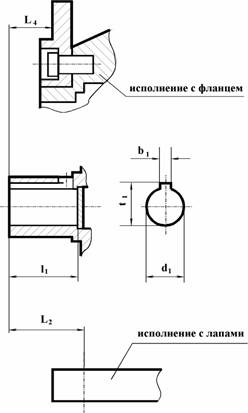

Рис.3 Размеры выходных концов валов.
- для вариантов с полым валом (варианты G180, G330, G370)
Тип
l
d
b
t
L2
L4
l1
d1
b1
t1
1МПз-31,5; 1МПз2-31,5
60
28
8
31
25
8
45
25
8
28,3
1МПз-40; 1МПз2-40
80
35
10
38
33
11
60
35
10
38,3
1МПз-50; 1МПз2-50
110
45
14
48,5
44
50
72
35
10
38,3
