Мотор-редуктор специальный для привода растворо-бетоносмесителя типа РПБ



Назначение.
Мотор-редуктор специальный предназначен для комплектации малогабаритных растворо-бетоносмесителей объемом до 200 литров и в качестве привода других механизмов.

Условия применения редукторов.
  • мотор - редукторы предназначены для эксплуатации в режиме работы S2 по ГОСТ 183-74;
  • питание от сети переменного тока с частотой 50 Гц 380В (220В).


Пример условного обозначения редуктора с частотой вращения выходного вала 27, мощностью двигателя 0,75 кВт, напряжением в сети 200В,климатическое исполнение и категория размещения У3: РПБ-27-0,75-220-У3

Таб.1 Технические характеристики.

Частота вращения выходного вала, об/мин
27*
Номинальный крутящий момент на выходном валу, Нм
368
Передаточное число общее
55
ременной передачи
3,4
Электродвигатель
АИР71В4 У2, IM1081
мощность, кВт
0,75
синхронная частота вращения, об/мин
1500
Масса редуктора, кг, не более
45

* - возможны другие варианты исполнения.

  • конструкция мотор-редуктора представляет собой редукторную часть и электродвигатель с ременной передачей;
  • входной вал монтируется на подшипниках качения в корпусе редуктора. Выходной вал не имеет подшипниковых опор и устанавливается на вал смесительного барабана;
  • уплотнением входного и выходного вала служит сальниковая набивка;
  • электродвигатель трехфазный или однофазный асинхронный с короткозамкнутым ротором;
  • мотор-редуктор монтируется на конец вала смесительного барабана;

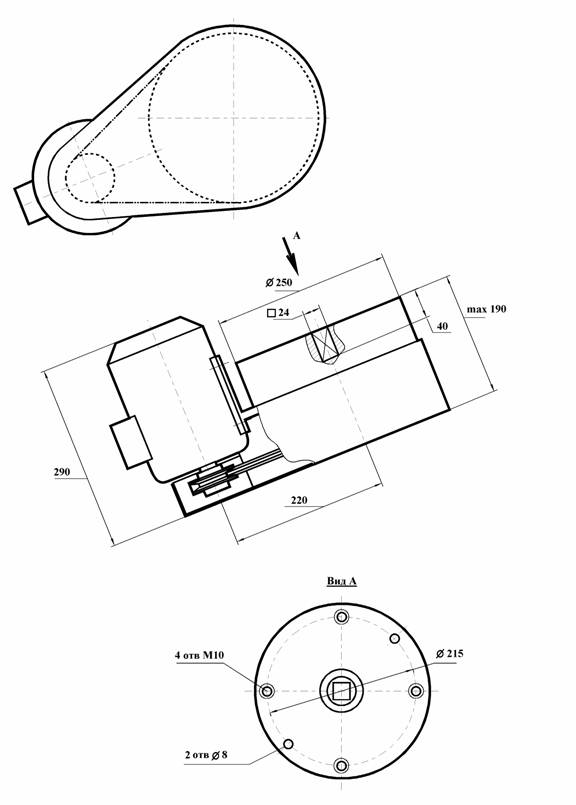

Рис.2 Габаритные и присоединительные размеры.
