Редуктор планетарный двухступенчатый типа Р2П - 89



Назначение.
Редукторы типа Р2П-89 предназначены для комплектации привода асфальтосмесителя.



Условия применения редукторов.

  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин;
  • внешняя среда - неагрессивная, невзрывоопасная;
  • атмосфера типов I и II по ГОСТ 16350-80 при запыленности воздуха не более 10 мг/м3; климатические исполнения У, Т ( для категории размещения 1...4) по ГОСТ 15150-69.


Пример условного обозначения редуктора с передаточным числом 26 и мощностью на входном валу 30квт: Р2П-89-26-30

Таб.1 Технические характеристики.

Мощность на входном валу, квт
30
22
15
Номинальная частота вращения входного вала, об/мин
1500
Передаточное число редуктора
26
35;52
26
Максимально допустимый момент на выходном валу, Нм
5200
5000
2500
Допускаемая радиальная консольная нагрузка на выходной вал, Н
12000
КПД
0,96
Объем заливаемого масла, л
7
Ресурс, ч
40000

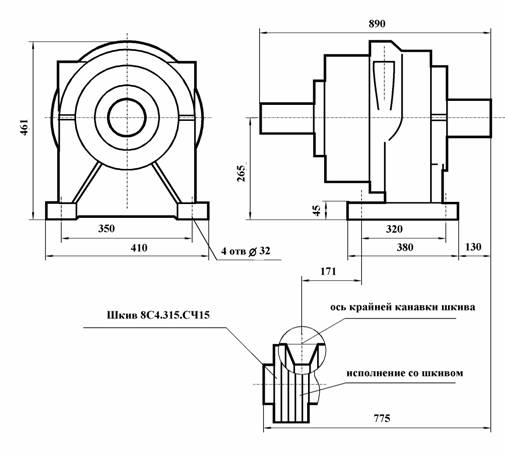

Рис.2 Габаритные и присоединительные размеры.

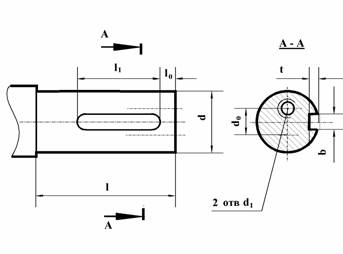

Рис.3 Размеры концов валов:
Мощность на входном валу, квт
Вал
l
d
l1
l0
b
t
a
d1
d0
30
вх
шкив
22
110
55k6
90
10
16N9
6+0,2
30
M10
30
15
48k6
14N9
5,5+0,2
25
25
30
вых
130
90k6
125
4
25N9
9+0,3
50
M16
50
22
15
