Редуктор трехступенчатый шевронный типа Ц3Ш-500



Назначение.
Редуктор Ц3Ш-500 цилиндрический, трехступенчатый с эвольвентным зацеплением, с симметрично расположенными относительно продольной оси шевронными колесами, со смазкой подшипников, осуществляемой из картера, предназначен для изменения крутящего момента и частоты вращения вала.

Условия применения редукторов.
Редуктор эксплуатируется при следующих условиях:
  • нагрузка знакопеременная;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об./мин.;
  • климатическое исполнение У1 ГОСТ 15150-69, редуктор также может эксплуатироваться в условиях холодного климата макроклиматического района I1 по ГОСТ 16350-80.

Пример условного обозначения редукторов типа Ц3Ш-500 при заказе: Ц3Ш-500-160 У1 ТУ2-ИБГУ-03-93.

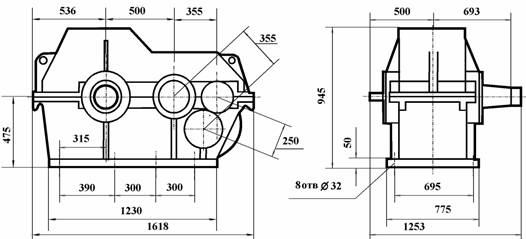

Рис.1 Габаритные и присоединительные размеры редуктора.

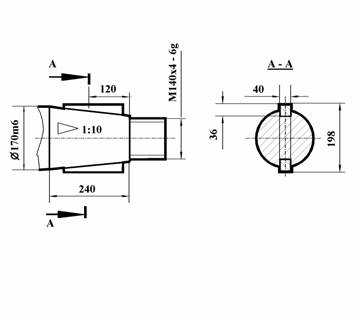

Рис.2 Размеры входных и выходных концов валов. Таб.1 Технические характеристики.
Типоразмер редуктора Ц3Ш-500
Номинальный крутящий момент на выходном валу, кН/м 50,0
Радиальная нагрузка, Н 78000
Передаточное число 90, 125, 160
Объем заливаемого масла, л 130
Масса, кг 2850
