Редуктор цилиндрический трехступенчатый с упорными кольцами типа Ц3НК-450Ж



Назначение.
Редуктор Ц3НК-450Ж цилиндрический, трехступенчатый с зацеплением Новикова, со смазкой подшипников, осуществляемой из картера, предназначен для изменения крутящего момента и частоты вращения валов.



Условия применения редукторов.

  • нагрузка знакопеременная;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об./мин;
  • климатическое исполнение У1 ГОСТ 15150-69, также может эксплуатироваться в условиях холодного климата макроклиматического района I1 по ГОСТ 16350-80.

Пример условного обозначения редуктора типа Ц3НК-450Ж с передаточным числом 125, вариантом сборки 13: Ц3НК-450Ж-125-13 У1 ТУ2-ИБГУ-03-93.
Рис.1 Варианты сборки редукторов типа Ц3НК-450Ж.

Таб.1 Технические характеристики.

Типоразмер редуктора Ц3НК-450Ж
Номинальный крутящий момент на выходном валу, кН/м 33,0
Радиальная нагрузка, Н входного вала 1250
выходного вала 22400
Передаточное число номинальное 63, 90, 125
фактическое 61,6; 90,4; 123,2
Объем заливаемого масла, л 70
Масса, кг 1670

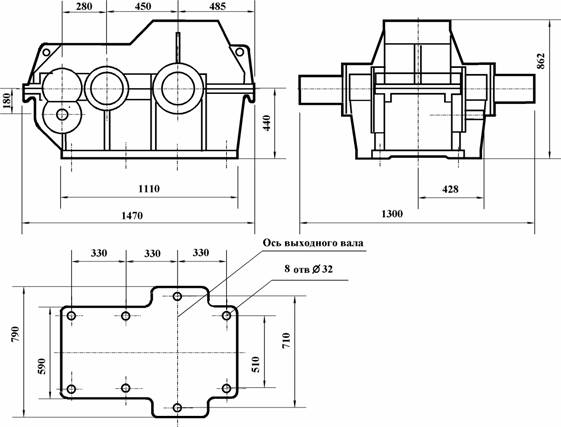

Рис.2 Габаритные и присоединительные размеры.

Размеры выходного вала







Размеры входного вала
