Редуктор цилиндрический трехступенчатый с зацеплением Новикова типа ЦТНД

Назначение.
Редукторы с двумя линиями зацепления применяются для приводов конвейеров, элеваторов, питателей и других машин, эксплуатируемых в угольной промышленности.

Условия применения редукторов.

  • нагрузка знакопеременная;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин;
  • климатическое исполнение У1 ГОСТ 15150-69, также может эксплуатироваться в условиях холодного климата макроклиматического района I1 по ГОСТ 16350-80.



Рис.1 Варианты сборки.

Таб.1 Технические характеристики.

Передаточное число номинальное
50
63
80
100
125
160
фактическое
48,22
59,73
80,48
97,02
120,18
155,07
Номинальный крутящий момент, кНм
9,0
Радиальная консольная нагрузка на вал, Н выходной
48000
входной
1075
Номинальная частота вращения входного вала, об/мин
1500
КПД
0,96
Объем заливаемого масла, л
21,5
Масса, кг
505

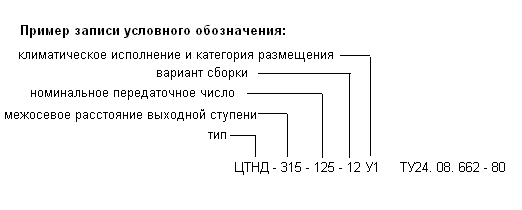

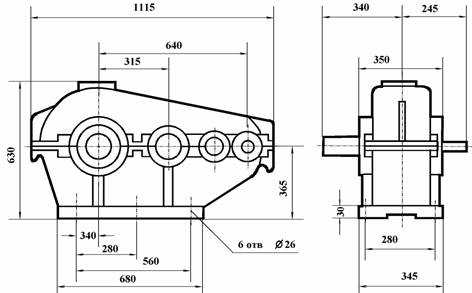

Рис.2 Габаритные и присоединительные размеры.



Рис.3 Размеры концов валов редукторов типа ЦТНД: а — входного; б — выходного

Таб.2 Размеры концов валов.

Типоразмер lвх lвых dвх dвых bвх bвых tвх tвых
ЦТНД-315 58 165 32 110 10 28 35,0 116
