Механизм поворота крана планетарный с гидроприводом типа МП-72, МП-72-1, МП-10

Механизм поворота крана планетарный с гидроприводом типа МПНазначение.
Механизмы поворота предназначены для применения в стреловых самоходных кранах с гидроприводом (грузоподъемностью 25 — 80 т.) и других грузоподъемных машинах в умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350-80.Условия применения редукторов.
Климатическое исполнение — У, при поставке на экспорт — У и Т, категория размещения изделия — 1 по ГОСТ 15150-69, также могут эксплуатироваться в умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350-80
Таб.1 Технические характеристики.

Механизм поворота
МП-72-1
МП-72
МП-10
Номинальный момент на выходном валу, Н*м
1000
26300
Передаточное число
70,7
100
200,7
Частота вращения выходного вала, об/мин, с гидромотором с гидромотором 310.3.56.00
25,5
18
8,96
с гидромотором 10.3.112.00
17
12
Параметры выходной шестерни* Модуль
10
16
Число зубьев
14
Коэффициент смещения
0,3
Масса, кг
220
545



*возможно изготовление выходной шестерни по желанию заказчика

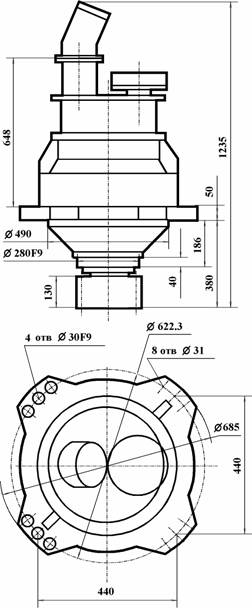

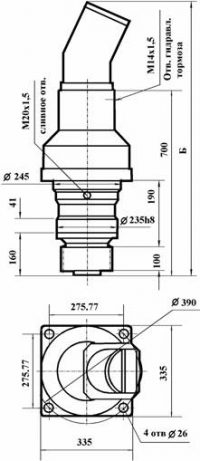

Рис.1 Габаритные размеры поворотного механизма:
а) МП-72 — 1, МП-72 б) МП-10
Лебедки



Параметр Б
с гидроприводом 310.3.56.00 945
310.3.112.00 990
