Редукторы цилиндрические трехступенчатые вертикальные крановые типа 1Ц3Увк и 1Ц3Увкф



Редукторы цилиндрические трехступенчатые вертикальные крановые типа 1Ц3Увк и 1Ц3УвкфНазначение.
Редукторы цилиндрические трехступенчатые вертикальные типоразмеров 1Ц3Увк и 1Ц3Увкф предназначены для изменения крутящих моментов и частот вращения.

Условия применения редукторов.

  • нагрузка постоянная и переменная по значению, одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;

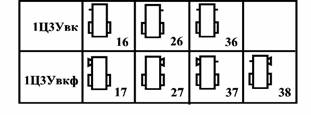

Рис.1 Варианты сборки.
  • частота вращения входного вала не должна превышать 1800 об/мин.;
  • атмосфера типов I и II по ГОСТ 15150 — 69 при запыленности воздуха не более 10 мг /куб.м.;
  • климатические исполнения: У, Т для категорий размещения 1…3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.

Пример записи условного обозначения редукторов без фланца типа 1Ц3Увк с межосевым расстоянием 200 мм, передаточным числом 20, вариантом сборки 16, климатического исполнения У, категории размещения 1: редуктор 1Ц3Увк-200-20-16У1.
Пример записи условного обозначения фланцевых редукторов типа 1Ц3Увкф-125, -160, -200, -250 с межосевым расстоянием 200 мм, передаточным числом 20, вариантом сборки 37, с посадочным диаметром для двигателя 230, климатического исполнения У, категории размещения 1: редуктор 1Ц3Увкф-200-20-37-230У1.

Таб.1 Технические характеристики.

Типоразмер редуктора Номинальный момент на тихоходном валу, Н*м
Передаточное отношение
10 12,5 16 20 25 31,5 40 50 63 80 100
1Ц3Увк-100, 1Ц3Увкф-100 250
1Ц3Увк-125, 1Ц3Увкф-125 500
1Ц3Увк-160, 1Ц3Увкф-160 1000
1Ц3Увк-200, 1Ц3Увкф-200 2000
1Ц3Увк-250, 1Ц3Увкф-250 4000

Примечание:

  • номинальный момент на выходном валу — постоянный, при действии которого редуктор отрабатывает заданный ресурс 25 000 ч при частоте вращения входного вала 1 000 об/мин и 15 000 ч при 1 500 об/мин;
  • редуктор допускает кратковременные перегрузки, возникающие при пусках и остановках, превышающие номинальные в 2,5 раза;
  • при работе в повторно-кратковременных режимах допускается увеличение крутящих моментов с коэффициентом К:
Режим работы
К
непрерывный (Н) ПВ=100%
1,0
тяжелый (Т) ПВ=40%
1,25
средний (С) ПВ=25%
1,6
легкий (Л) ПВ=15%
2,0

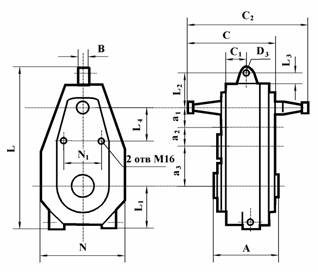

Рис.2 Габаритные и присоединительные размеры.
Рис.3 Размеры входного конического вала.

Таб.2 Габаритные и присоединительные размеры крановых редукторов.

Типоразмер редуктора a1 a2 a3 A B C C1 C2 D1
1Ц3Увк-100 80 100 100 174 40 231 85 297 18
1Ц3Увк-125 80 125 125 204 40 262 92 326 18
1Ц3Увк-160 100 160 160 236 50 293 111 356 22
1Ц3Увк-200 125 160 200 240 60 314 108 402 26
1Ц3Увк-250 160 200 250 286 80 360 126 457 30

Таб.2 Продолжение.

Типоразмер редуктора L L1 L2 L3 L4 N N1 Масса, кг
1Ц3Увк-100 531 118 113 28 170 200 135 45
1Ц3Увк-125 608 140 113 28 100 244 180 73
1Ц3Увк-160 751 171 138 28 100 304 220 109
1Ц3Увк-200 848 210 123 32,5 100 392 200 186
1Ц3Увк-250 1047 248 154 38 100 472 200 288

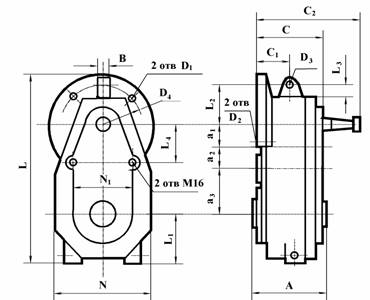

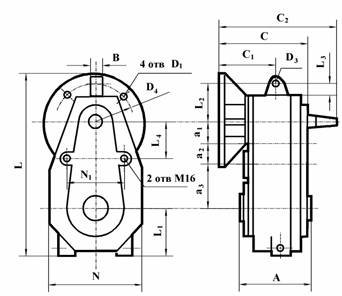

Таб.3 Габаритные и присоединительные размеры редукторов 1Ц3Увкф:

— 1Ц3Увкф — 100, 125, 160
— 1Ц3Увкф — 200, 250
Типоразмер 1Ц3Увкф
100
125
125-01
160
160-01
200
250
a1
80
80
100
125
160
a2
100
125
160
160
200
a3
100
125
160
200
250
A
174
204
236
240
286
B
40
40
50
60
80
C
260
290
345
271
278
C1
183
205
235
234
155
140
C2
326
305
335
408
361
372
D1
14
14
18
14
18
18
18
D2
М16
М16
D3
18
18
22
26
30
D4
265
265
300
265
300
300
300
L
548
620
756
860
1023
L1
118
140
171
210
248
L2
113
113
138
123
154
L3
23
23
28
32,5
38
L4
170
100
100
100
100
N
200
244
304
392
472
N1
135
200
200
200
200
Масса, кг
53
80
125
210
290

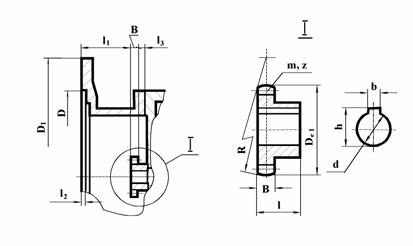

Таб.4 Размеры концов входных валов с зубчатой муфтой для 1Ц3Увкф

Тип
D
D1
l1
l2
l3
m
z
Del
B
R
dH7
d
l
b p9
h
1Ц3Увкф-100
230Н7
300
67
5
19
2.5
20
55
12
157
22
35
28
6
24,5
1Ц3Увкф-125
230Н7
300
82
1Ц3Увкф-125-01
235Н7
350
112
1Ц3Увкф-160
230Н7
300
82
6
11
30
80
185
28
45
47
8
30,9
1Ц3Увкф-160-01
235Н7
350
112
1Ц3Увкф-200
250Н8
6
35
55
35
10
38,3
1Ц3Увкф-250
250Н8
15
38
100
15
245
45
65
44
14
48,5

Таб.5 Размеры входного конического вала.

Типоразмер редуктора d1 d2 d3 l l1 b h t
1Ц3Увк-100, 1Ц3Увкф-100 25 22,9 36 60 42 5 5 3
1Ц3Увк-125, 1Ц3Увкф-125 25 22,9 36 60 42 5 5 3
1Ц3Увк-160, 1Ц3Увкф-160 28 25,9 36 60 42 5 5 3
1Ц3Увк-200, 1Ц3Увкф-200 35 32,1 42 80 58 6 6 3,5
1Ц3Увк-250, 1Ц3Увкф-250 38 35,1 50 80 58 6 6 3,5

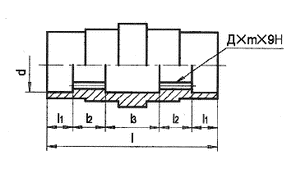

Рис.4 Размеры выходного полого вала. Таб.6 Размеры выходного вала.
Типоразмер редуктора l l1 l2 l3 d D x m x 9H СТ СЭВ 250-76
1Ц3Увк-100, 1Ц3Увкф-100 174 25 35 54 50 45 x 2 x 9H
1Ц3Увк-125, 1Ц3Увкф-125 204 25 38 78 55 50 x 2 x 9H
1Ц3Увк-160, 1Ц3Увкф-160 236 37 42 78 70 65 x 2 x 9H
1Ц3Увк-200, 1Ц3Увкф-200 240 44 60 32 85 80 x 2,5 x 9H
1Ц3Увк-250, 1Ц3Увкф-250 286 43 70 60 105 100 x 2,5 x 9H
