Редукторы цилиндрические горизонтальные двухступенчатые типа РЦД



Назначение.
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редукторов.
  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40oC до плюс 50oС;
  • климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.
Рис.1 Варианты сборки редукторов типа 1ЦУ.

I - с концами валов под муфты, в виде части зубчатой муфты ;
II - с концами под муфты;
III- с полым выходным валом редуктора.


Технические характеристики.

Номинальное передаточное число

10

16

20

25

31,5

40

Максимально допустимая консольная радиальная нагрузка, Н

Частота вращения

вх. вала, об/мин

Режим работы

Крутящий момент на выходном валу редуктора, Нм

Рвх max

Pвых max

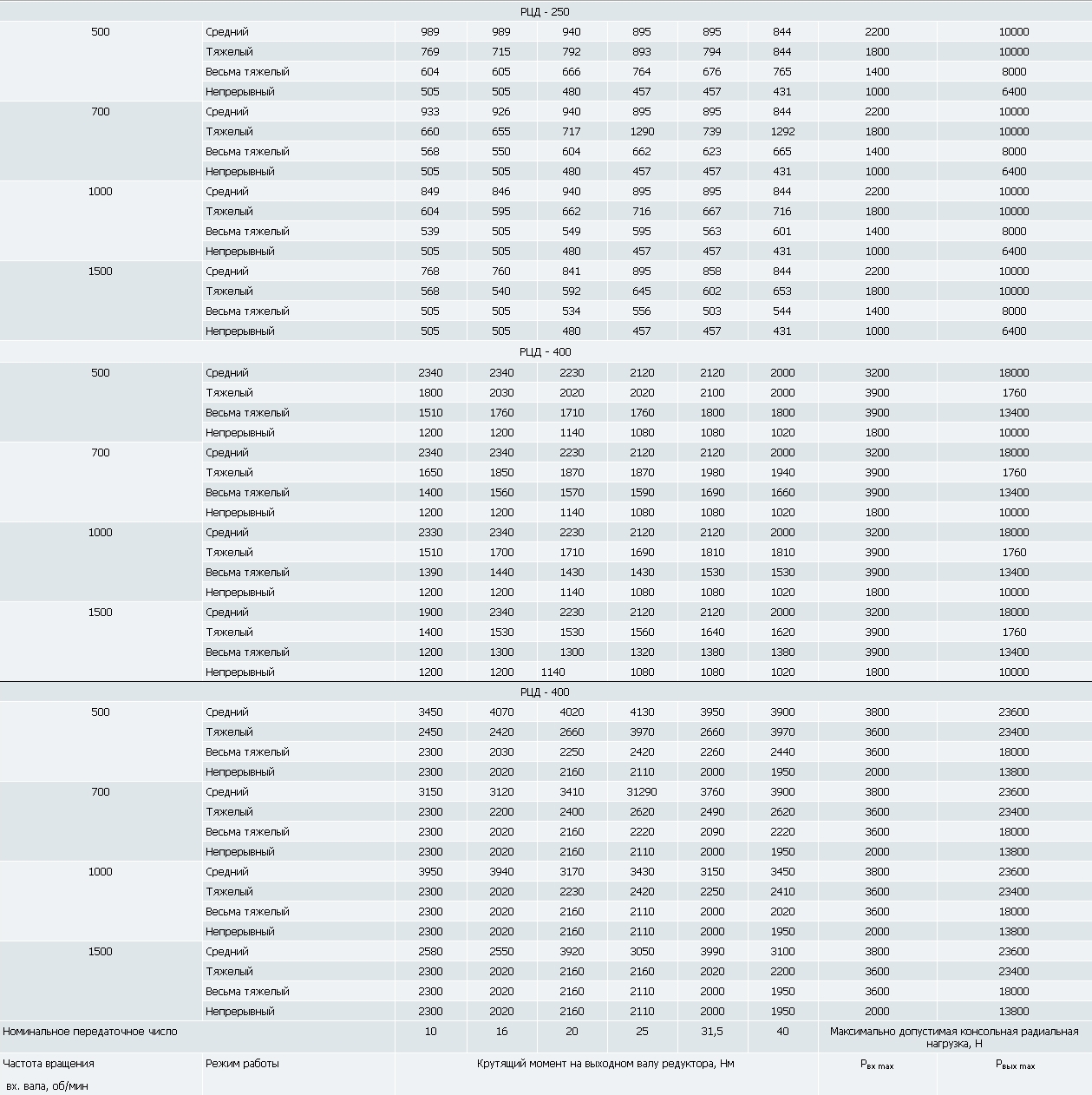

Таблица большая

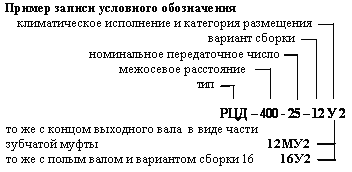

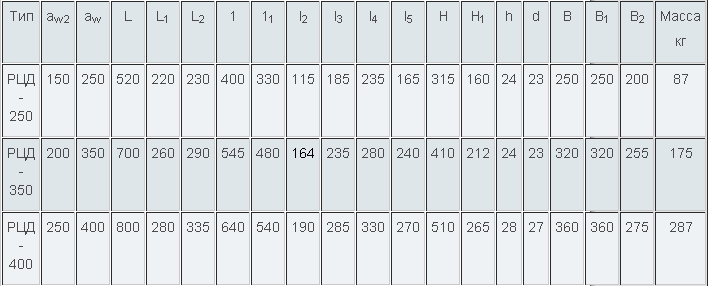

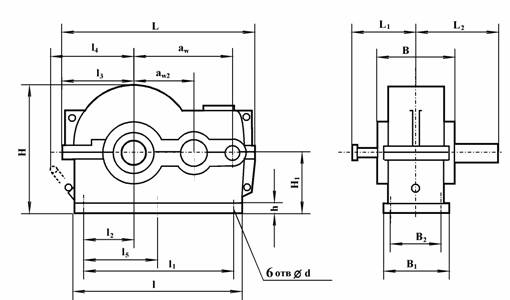

Габаритные и присоединительные размеры




Размеры концов входных валов.
(возможно изготовление концов валов под заказ)

Тип

d

d1

d3

d4

l

l1

b

h

t

РЦД - 250

30

27,1

M20x1,5

50

80

58

5

5

3

РЦД - 350

35

32,1

6

6

3,5

РЦД - 400


Размеры концов выходных валов.
- в виде цилиндрического конца выходного вала

Тип

l

d

b

t

РЦД - 250

82

45k6

14

49.5

РЦД - 350

105

65m6

18

71

РЦД - 400

130

85m6

22

93


- в виде зубчатой муфты

Тип

m

z

b

L

L1

k

В

d F7

d1 f9

РЦД - 250

3

48

25

50

16

22

45

90

110

РЦД - 350

56

55

125

РЦД - 400

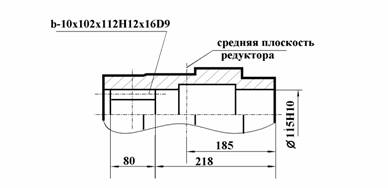

- в виде полых валов
