Редукторы цилиндрические двухступенчатые горизонтальные типа РМ

Назначение.
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редукторов.
  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками, вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40? до плюс 50?С;
  • повышенная запыленность, неагрессивная среда;
  • климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.
Рис.1 Варианты сборки редукторов типа 1ЦУ.

I - с концами валов под муфты, в виде части зубчатой муфты ;
II - с концами под муфты;


Технические характеристики.

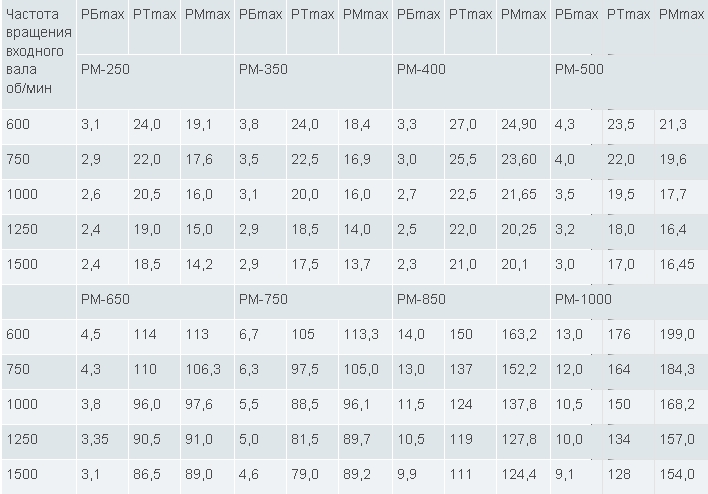

Условные обозначения:
  • PБmax - максимально допустимая консольная нагрузка на входном валу, кН;
  • PТmax - максимально допустимая консольная нагрузка на выходном валу, кН;
  • PMmax - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.


Зависимость номинального крутящего момента от частоты вращения входного вала.

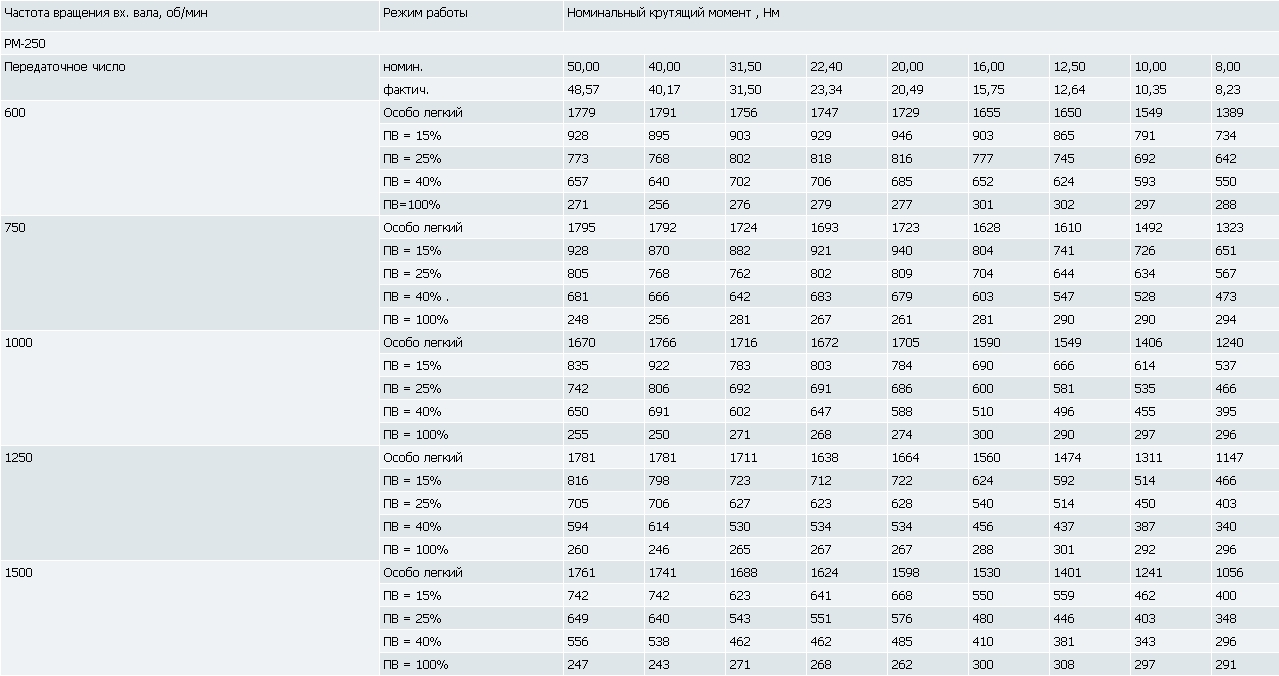

  • РМ-250

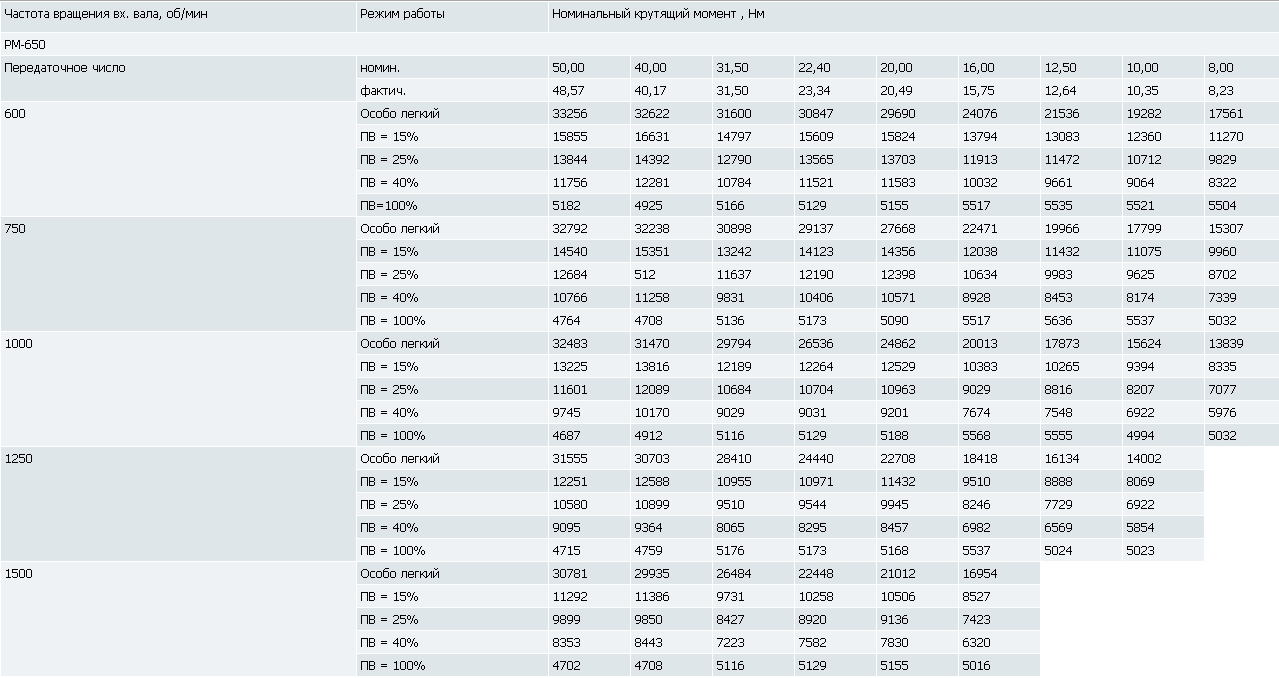

  • РМ-650

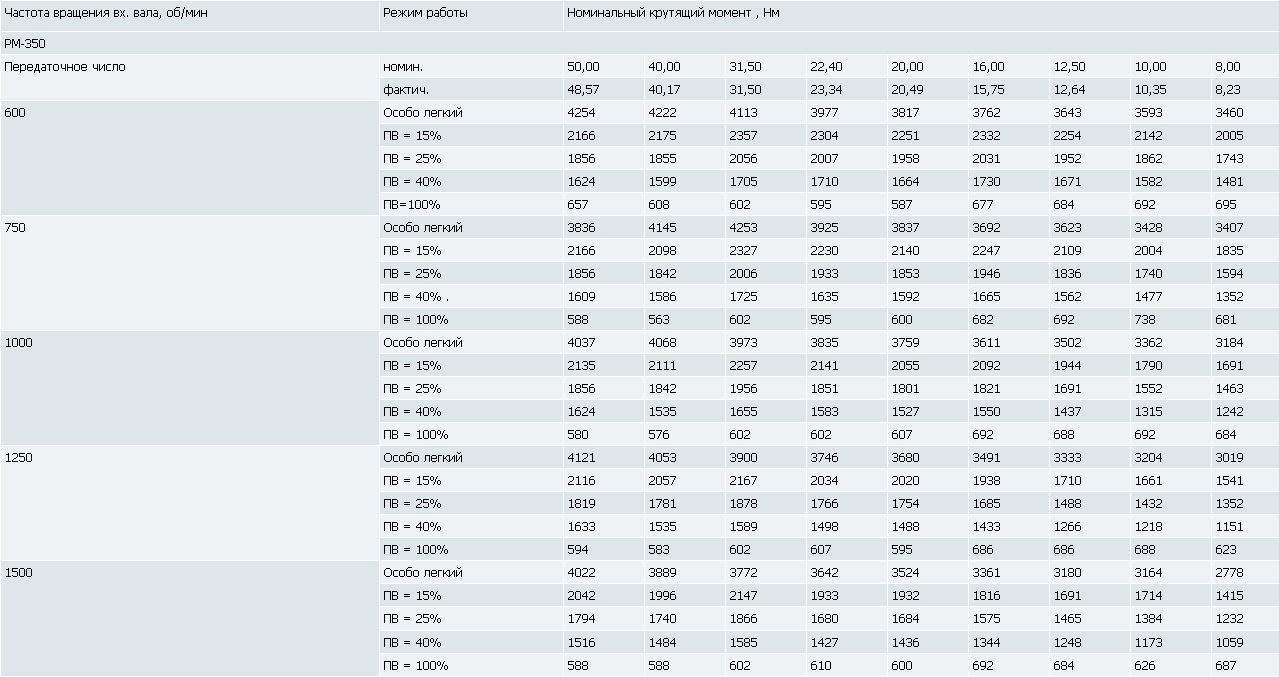

  • РМ-350

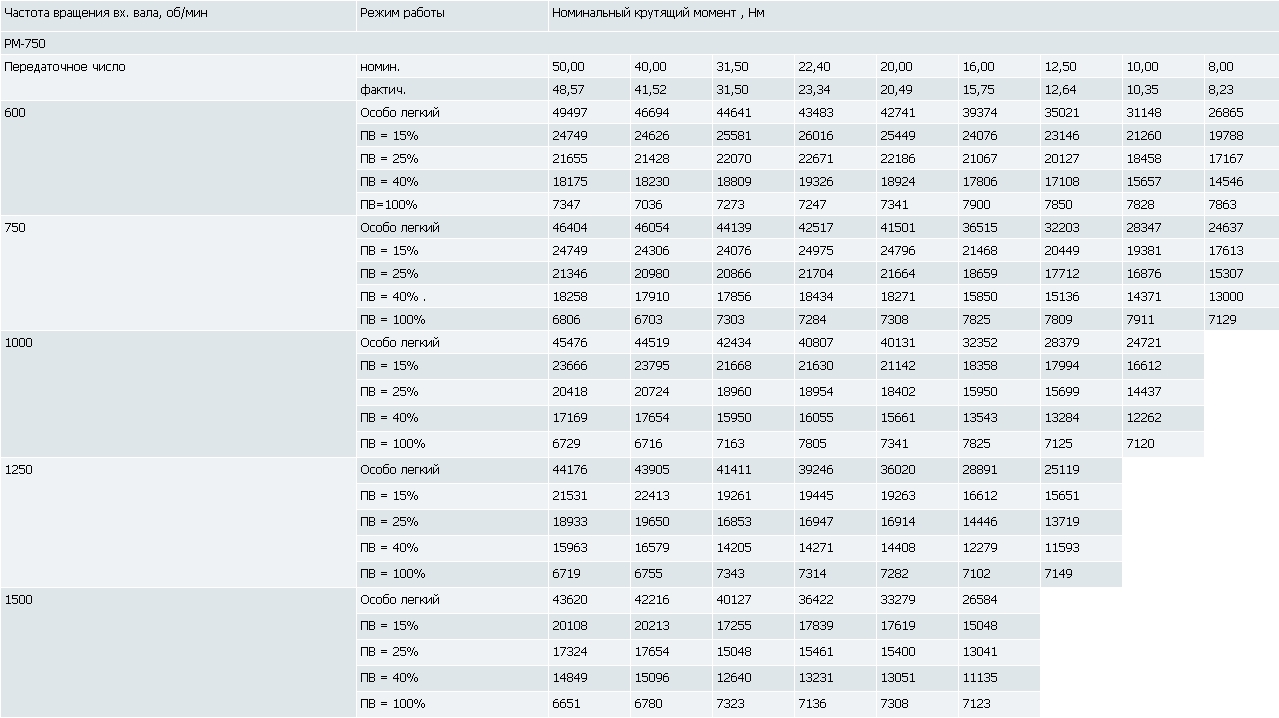

  • РМ-750

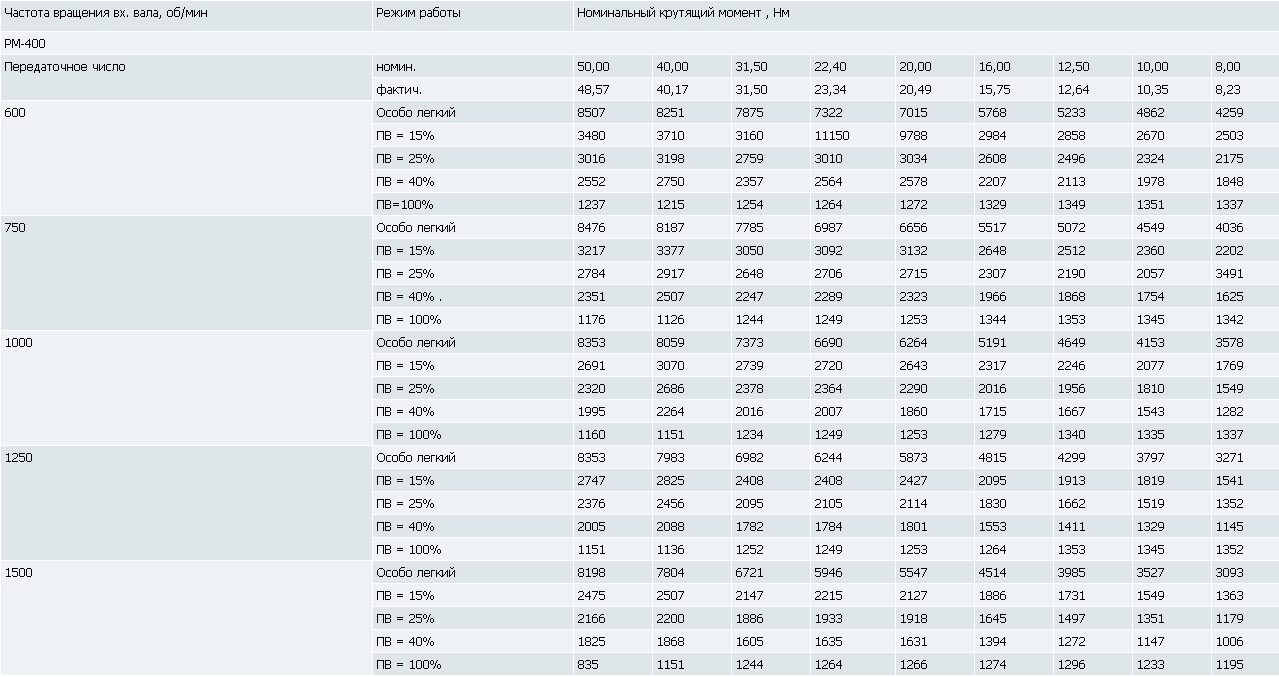

  • РМ-400

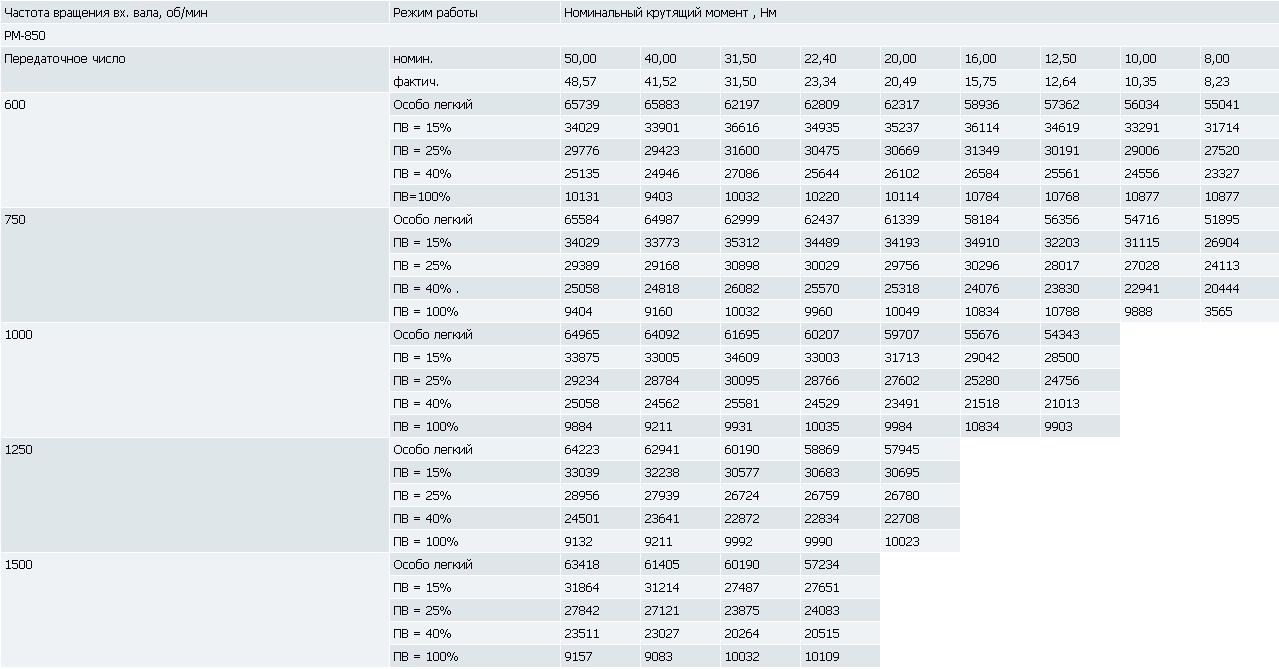

  • РМ-850
  • РМ-500

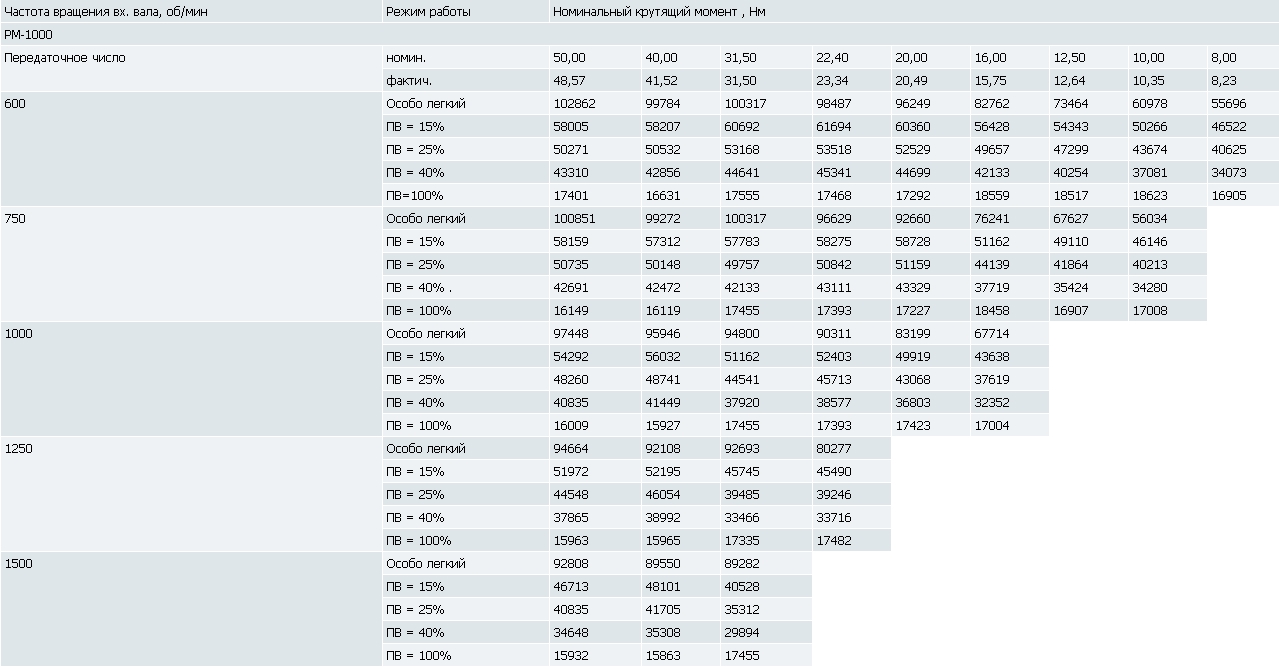

  • РМ-1000

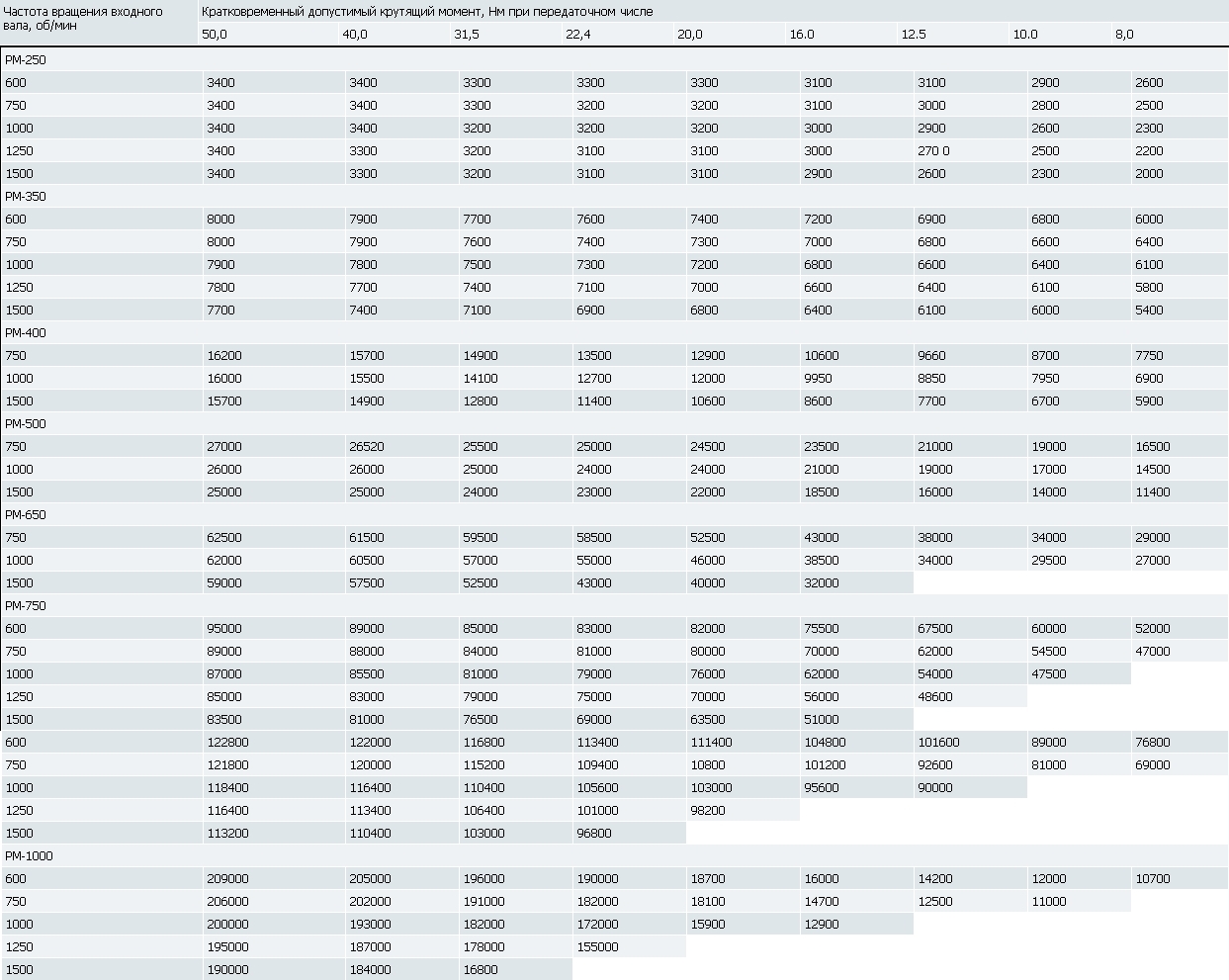

  • Зависимость кратковременного допустимого крутящего момента от частоты вращения входного вала.

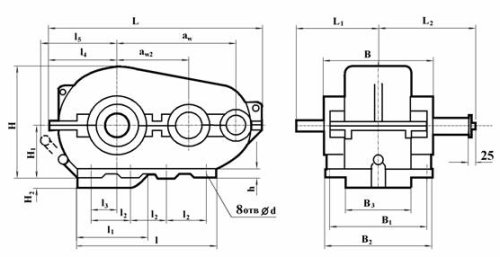

    Габаритные и присоединительные размеры.

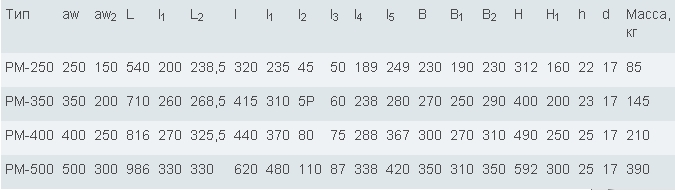

    - РМ-250, РМ-350, РМ-400, РМ-500

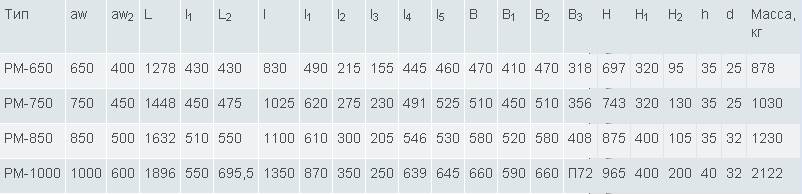

    - РМ-650, РМ-750, РМ-850, РМ-1000


    Размеры концов входных валов.
    (возможно изготовление концов валов под заказ)

    Тип

    d

    d1

    d3

    d4

    (не более)

    l

    l1

    b

    h

    t

    РМ-250

    30

    27,10

    М20x1,5

    50

    80

    58

    5

    5

    3

    РМ-350

    40

    35,90

    М24x2

    63

    110

    82

    10

    8

    5

    РМ-400

    40

    35,9

    М24x2

    63

    110

    82

    12

    8

    5

    PM-500

    50

    45,9

    М36x3

    70

    110

    82

    16

    10

    6

    РМ-650

    60

    54,75

    М42

    94

    140

    105

    16

    10

    6

    РМ-750

    60

    54,75

    М42xЗ

    94

    140

    105

    16

    10

    6

    РМ-850

    90

    83,50

    М64x4

    130

    170

    130

    22

    14

    9

    РМ-1000

    90

    83,50

    М64x4

    130

    170

    130

    22

    14

    9


    Размеры концов выходных валов.
    - под муфты

    Тип

    d m6

    d1

    b

    l

    t

    РМ-250

    55

    65

    16

    82

    60

    РМ-350

    55

    65

    16

    82

    60

    РМ-400

    80

    90

    22

    123

    88

    РМ-500

    80

    90

    22

    123

    88

    95

    115

    25

    130

    104

    PM-650

    110

    130

    28

    165

    120

    125

    145

    32

    165

    136

    РМ-750

    110

    130

    28

    165

    120

    РМ-850

    130

    150

    32

    200

    141

    РМ-1000

    150

    170

    36

    200

    162


    - в виде зубчатой муфты

    Тип

    m

    z

    b

    L

    L1

    (не менее)

    k

    В

    d F7

    d1 f9

    РМ-250

    3

    40

    20

    39,5

    29,5

    20

    35

    72

    95

    РМ-350

    3

    48

    25

    54,5

    16

    24,5

    45

    90

    110

    РМ-400

    3

    56

    25

    57,5

    16

    26,5

    45

    90

    135

    PM-500

    4

    56

    35

    63

    16

    32

    50

    120

    170

    РМ-650

    6

    56

    40

    75

    16

    32

    68

    170

    260

    РМ-750

    6

    56

    40

    75

    16

    32

    68

    170

    260

    РМ-850

    8

    54

    50

    73

    22

    40

    78

    190

    260

    РМ-1000

    10

    48

    60

    70

    16

    50

    85

    200

    260

    8

    54

    50

    70

    22

    40

    78

    190

    280
