Редукторы цилиндрические



Назначение.
Редуктор конический типа 1РК предназначены для изменения направления вращения вала без изменения частоты вращения.

Рис.1 Варианты сборки

Условия применения редукторов.
  • нагрузка знакопеременная;
  • вращение валов в любую сторону;
  • климатическое исполнение У1 ГОСТ 15150-69, также может эксплуатироваться в условиях холодного климата (района I1 ) по ГОСТ 16350-80.



Таб.1 Технические характеристики.

Номинальный крутящий момент на выходном валу, Нм
720
Передаточное число
1
Частота вращения входного вала, об/мин
540
Масса, кг
52

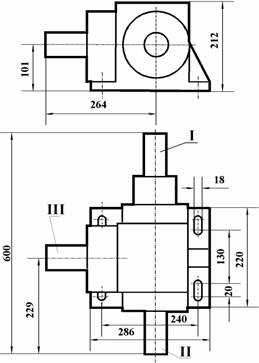

Рис.2 Габаритные и присоединительные размеры.

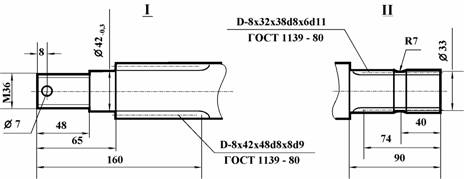

Рис.3 Размеры входного вала.

(возможны другие варианты исполнения под заказ)

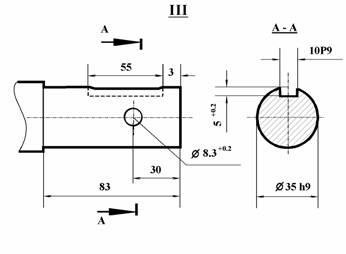

Рис.4 Размеры выходного вала:

(возможны другие варианты исполнения под заказ)
