Редукторы цилиндрические горизонтальные двухступенчатые

типа 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250



Назначение.
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У- 125, 1Ц2У- 200, 1Ц2У-250 предназначены для изменения крутящих моментов и частот вращения.

Рис.1 Варианты сборки
I - с концами валов под муфты или в виде части зубчатой муфты;

II - с концами под муфты;
III - с полым выходным валом редуктора 1Ц2У-200

Условия применения редукторов.
  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин.;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
  • климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.



Пример записи условного обозначения цилиндрического двухступенчатого редуктора с межосевым расстоянием выходной ступени 200 мм, передаточным числом 20, вариантом сборки 12, коническим концом выходного вала, климатическими исполнениями У1, У2, У3, УХЛ4: редуктор 1Ц2У-200-20-12 У1.

То же с концом выходного вала в виде части зубчатой муфты: 1Ц2У-200-20-12У1.
То же с цилиндрическим концом выходного вала и вариантом сборки 12: 1Ц2У-200-20-12ЦУ1.
То же с полым валом и вариантом сборки 16: 1Ц2У-200-20-16У1.
То же для редуктора 1Ц2У-250 с несимметричным полым валом: 1Ц2У-250-20-12 П У1.
То же климатического исполнения Т1, Т2, Т3, О4: 1Ц2У-200-20-12 Т У1.


Таб.1 Технические характеристики.

Показатель Типоразмер редуктора 1Ц2У-
100 125 160 200 250
Передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м непрерывный (Н) ПВ=100% 315 630 1250 2500 5000
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м тяжелый (Т) ПВ=40% 315 630 1600 3150 6300
средний (С) ПВ=25% 2000 4000 8000
легкий (Л) ПВ=15% 2500 5000 10000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н входного вала Fвх непрерывный (Н) ПВ=100% 500 750 1000 2240 3150
тяжелый (Т) ПВ=40% 1150 2500 3550
средний (С) ПВ=25% 1280 2800 4000
легкий (Л) ПВ=15% 1450 3150 4500
выходного вала Fвых непрерывный (Н) ПВ=100% 4500 6300 9000 12500 18000
тяжелый (Т) ПВ=40% 10000 14000 20000
средний (С) ПВ=25% 11200 16000 22400
легкий (Л) ПВ=15% 12500 18000 25000
КПД, не менее 0,97
Масса редуктора, кг, не более с чугунным корпусом 37 55 95 170 310
с алюминиевым корпусом 21 31,5 57 - -



Таб.2 Габаритные и присоединительные размеры.
Типоразмер редуктора Межосевые расстояния L L1 l
a a не более
1Ц2У-100 100 80 390 325 136
1Ц2У-125 125 80 446 375 160
1Ц2У-160 160 100 557 475 200
1Ц2У-200 200 125 678 580 243
1Ц2У-250 250 160 829 730 290

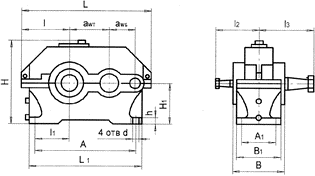

Рис.2 Габаритные и присоединительные размеры.

Продолжение таб.2

Типоразмер редуктора l1 l2 l3 l4 l5 l6 H H1 h A A1 B B1 d
Ч* Ал*
1Ц2У-100 85 136 165 103 115 - 230 112 - -2
20 +3
290 109 155 145 15
1Ц2У-125 106 145 206 112 136 - 272 132 - -2
22 +3
335 125 175 165 19
1Ц2У-160 135 170 224 132 155 145 345 170 24±4 -3
28 +4
425 140 206 195 24
1Ц2У-200 165 212 280 160 190 185 425 212 30±4 - 515 165 243 230 24
1Ц2У-250 212 265 335 195 230 224 530 265 32±4 - 670 218 290 280 28

Ч* - с чугуным корпусом; Ал* - с алюминиевым корпусом

Рис.3 Размеры входных и выходных конических валов.
Рис.4 Размеры цилиндрического конца выходного вала редуктора.


Таб.3 Размеры концов входных и выходных валов, конические и цилиндрические.

Типоразмер редуктора Вал d1 d2 d3 d4, не более l1 l2 b h t
1Ц2У-100 входной 20 18,2 M12x1,25 40 50 36 4 4 2,5
1Ц2У-125 20 18,2 M12x1,25 40 50 36 4 4 2,5
1Ц2У-160 25 22,9 M16x1,5 45 60 42 5 5 3,0
1Ц2У-200 30 27,1 M20x1,5 50 80 58 5 5 3,0
1Ц2У-250 40 35,9 M24x2,0 63 110 82 10 8 5,0
1Ц2У-100 выходной 35 32,10 M20x1,5 50 80 58 6 6 3,5
1Ц2У-125 45 40,90 M30x2,0 75 110 82 12 8 5,0
1Ц2У-160 55 50,90 M36x3,0 88 110 82 14 9 5,5
1Ц2У-200 70 64,75 M48x3,0 100 140 105 18 11 7,0
1Ц2У-250 90 83,50 M64x4,0 130 170 130 22 14 9,0



Таб.4 Размеры концов входных валов в виде части зубчатой муфты. Рис.5 Размеры концов входных валов в виде части зубчатой муфты.

Типоразмер редуктора 1Ц2У-160 1Ц2У-200 1Ц2У-250
m 4 5 4
z 40 40 56
b 20 25 35
L 48 55 63
L1, не менее 20 32 16
K 19 22 31
B 38 50 50
d* 72 80 120
d** 95 105 170
* - Предельное отклонение по F8
** - Предельное отклонение по F9



Рис.6 Присоединительные размеры полых валов редукторов 1Ц2У-250 (a) и 1Ц2У-200 (b), мм. I - средняя плоскость редуктора.
