Мотор-редукторы IG-90WGM

//Мотор-редукторы IG-90WGM
Мотор-редукторы IG-90WGM 2018-05-14T21:14:10+00:00

Бесколлекторные мотор-редукторы IG-90WGM.

Бесколлекторные мотор-редукторы IG-90WGM состоят из бесколлекторного двигателя и установленного планетарного редуктора. Для двигателей есть блоки управления. Благодаря отсутствию коллекторного узла бесколлекторные мотор-редукторы обладают большим ресурсом и надежностью по сравнению с коллекторными мотор-редукторами. Мотор-редукторы IG-90WGM могут обеспечить скорости от 0,58 об/мин до 700 об/мин. Скорость вращения регулируется при помощи блока управления (гарантируется десятикратный диапазон). Максимальный крутящий момент 180кг*см (прочность редуктора).

Характеристики бесколлекторного двигателя

Бесколлекторные мотор-редукторы IG-90WGM

  • Выходная мощность — 103Вт
  • Напряжение питания — 24В
  • Максимальная скорость — 3000 об/мин
  • Номинальная скорость — 2500 об/мин
  • Минимальная скорость — 300 об/мин
  • Номинальный ток — 6А
  • Ток холостого хода — 0,6А
  • Номинальный крутящий момент — 4 кг*см
  • Максимальный крутящий момент — 5кг*см
  • Крутящий момент на максимальной скорости — 2 кг*см



Характеристики бесколлекторных мотор-редукторов IG-90WGM

Передаточное число редуктора
4
15
19
52
50
77
98
201
294
403
517
Крутящий момент на выходе, кг•см
11
40
52
125
143
150
150
180
180
180
180
Номинальная скорость на выходе, об/мин
700
171
133
47
41,8
32,5
25,4
12
8,5
6,2
4,8
Минимальная скорость на выходе, об/мин
84
20,5
16
5,6
5,0
3,9
3,0
1,4
1,0
0,74
0,58

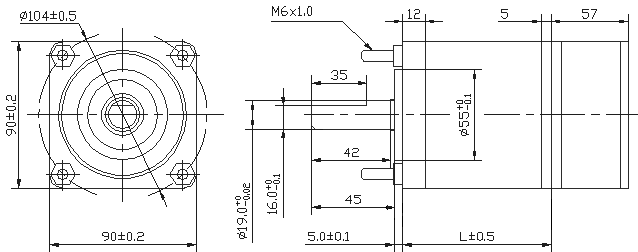

Габаритные и присоединительные размеры планетарного бесколлекторного мотор-редуктора IG-90WGM

Габаритные и присоединительные размеры планетарного бесколлекторного мотор-редуктора IG-90WGM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/4
53,3
1/52 — 1/98
86,3
1/14 — 1/19
69,8
1/201 — 1/517
102,8
