Планетарный мотор-редуктор IG-90GM.

Планетарный мотор-редуктор с двигателем постоянного токаРеверсивный мотор-редуктор постоянного тока IG-90GM состоит из коллекторного двигателя и планетарного редуктора. Электродвигатель необслуживаемый. Возможные скорости - от 3,6 до 510 об/мин. Максимальный момент 180 кг*см.



Характеристики мотор-редукторов IG-90GM 01 type (12В)

Передаточное число редуктора
4
15
19
52
60
77
98
201
294
403
517
Крутящий момент на выходе, кг•см
10
37
48
115
132
150
150
180
180
180
180
Скорость на выходе, об/мин
500
123
96
34
31
24
19
9,2
6,4
4,6
3,6



Характеристики мотор-редукторов IG-90GM 02 type (24В)

Передаточное число редуктора
4
15
19
52
60
77
98
201
294
403
517
Крутящий момент на выходе, кг•см
12
42
55
130
150
150
150
180
180
180
180
Скорость на выходе, об/мин
510
127
99
35
31
25
20
9,4
6,5
4,7
3,7

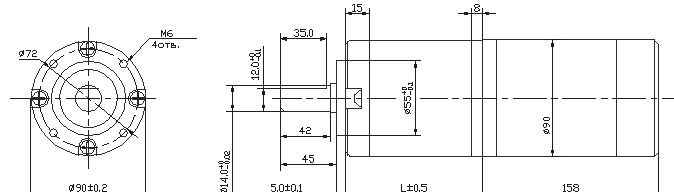

Чертеж мотор-редуктора IG-90GM

Габаритные и присоединительные размеры планетарного мотор-редуктора IG-90GM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/4
57,3
1/52 - 1/98
90,3
1/15 - 1/19
73,8
1/201 - 1/517
106,8

Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
3700
1800
<7000
2000
<1500
90
24
4200
1860
<4200
2000
<950
105



Характеристика двигателя постоянного тока, 12В

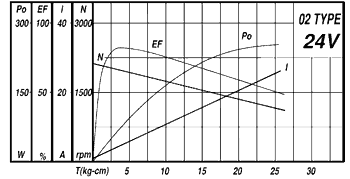

Характеристика двигателя постоянного тока, 24В
