Бесколлекторный мотор-редуктор IG-80WGM.

Бесколлекторные мотор-редукторы IG-80WGM состоят из бесколлекторного двигателя и установленного планетарного редуктора. Для двигателей предусмотрены блоки управления. Бесколлекторные мотор-редукторы обладают гораздо большим ресурсом (порядка 20000часов) и надежностью по сравнению с коллекторными мотор-редукторами. Мотор-редукторы IG-80WGM могут обеспечить скорости от 0,46 об/мин до 657 об/мин. Скорость вращения регулируется при помощи блока управления (гарантируется десятикратный диапазон). Максимальный крутящий момент 150кг*см обусловлен прочностью колес планетарного редуктора.

Характеристики бесколлекторного двигателя

Бесколлекторный мотор-редуктор IG-80WGM

  • Выходная мощность - 51Вт
  • Напряжение питания - 24В
  • Максимальная скорость - 3000 об/мин
  • Номинальная скорость - 2500 об/мин
  • Минимальная скорость - 300 об/мин
  • Номинальный ток - 3,2А
  • Ток холостого хода - 0,45А
  • Номинальный крутящий момент - 2 кг*см
  • Максимальный крутящий момент - 2,4 кг*см
  • Крутящий момент на максимальной скорости - 1 кг*см
  • График зависимости момента от скорости бесколлекторного двигателя (без редуктора)



    Характеристики бесколлекторных мотор-редукторов IG-80WGM

    Передаточное число редуктора
    4
    13
    15
    19
    21
    49
    55
    71
    80
    103
    117
    186
    210
    306
    393
    445
    571
    647
    Крутящий момент на выходе, кг•см
    6
    17,9
    20
    26
    29
    58
    66
    85
    96
    123
    125
    150
    150
    150
    150
    150
    150
    150
    Номинальная скорость на выходе, об/мин
    657
    195
    172
    134
    119
    51
    45
    35
    31,2
    24,2
    21,3
    13,4
    11,9
    8,1
    6,3
    5,6
    4,3
    3,8
    Минимальная скорость на выходе, об/мин
    79
    23,4
    20,6
    16
    14,3
    6,1
    5,4
    4,2
    3,7
    2,9
    2,56
    1,6
    1,4
    1,0
    0,76
    0,67
    0,5
    0,46

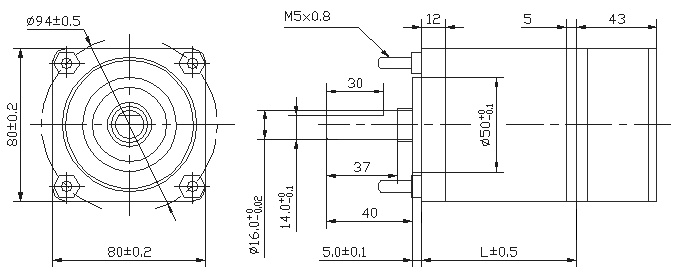

    Чертеж бесколлекторного мотор-редуктора IG-80WGM

    Габаритные и присоединительные размеры планетарного бесколлекторного мотор-редуктора IG-80WGM.

    Передаточное отношение
    L, мм
    Передаточное отношение
    L, мм
    1/4
    49,3
    1/49 - 1/117
    82.3
    1/13 - 1/21
    65,8
    1/186 - 1/647
    98,8
