Планетарный мотор-редуктор IG-71GM.

Планетарный мотор-редуктор с двигателем постоянного токаМотор-редуктор постоянного тока IG-71GM состоит из коллекторного двигателя и установленного планетарного редуктора. Реверсивный электродвигатель постоянного тока необслуживаемый. Возможные скорости мотор-редуктора - от 3,0 до 510 об/мин. Максимальный момент 125 кг*см.



Характеристики мотор-редукторов IG-71GM 01 type (12В)

Передаточное число редуктора
4
13
16
20
50
60
75
91
102
126
189
242
300
363
414
493
543
611
Крутящий момент на выходе, кг•см
4,2
13,8
16,8
20,4
44,9
54
67
81
91
113
125
125
125
125
125
125
125
125
Скорость на выходе, об/мин
510
135
112
90,9
36
29,7
24
19,7
17,6
14,2
9,5
7,5
6,2
5,1
4,4
3,7
3,4
3,0



Характеристики мотор-редукторов IG-71GM 02 type (24В)

Передаточное число редуктора
4
13
16
20
50
60
75
91
102
126
189
242
300
363
414
493
543
611
Крутящий момент на выходе, кг•см
7
23,1
28
34,6
74,9
90,6
112
125
125
125
125
125
125
125
125
125
125
125
Скорость на выходе, об/мин
510
135
112
90,9
36
29,7
24
19,8
17,7
14,3
9,6
7,6
6,3
5,2
4,5
3,8
3,5
3,1

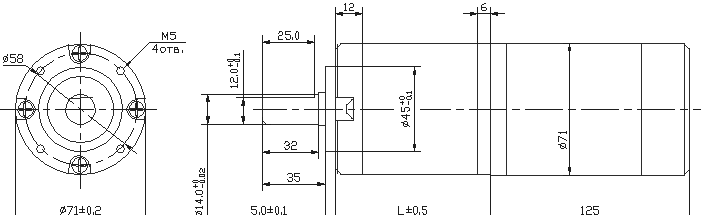

Габаритные и присоединительные размеры планетарного мотор-редуктора IG-71GM

Габаритные и присоединительные размеры планетарного мотор-редуктора IG-71GM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/4
49,3
1/50 - 1/126
82,3
1/13 - 1/20
65,8
1/189 - 1/611
98,9

Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
1500
1800
<2200
2000
<800
70
24
2500
1800
<3800
2000
<400
90

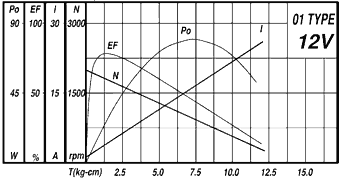

Коллекторный двигатель постоянного тока, 12В

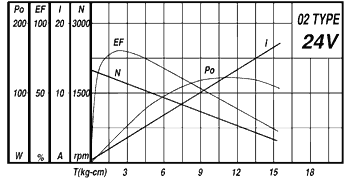

Коллекторный двигатель постоянного тока, 24В
