Планетарный мотор-редуктор IG-62GM.

Планетарный мотор-редуктор с двигателем постоянного токаМотор-редуктор IG-62GM представляет собой коллекторный двигатель с установленным планетарным редуктором. Реверсивный электродвигатель постоянного тока необслуживаемый. Возможные скорости мотор-редуктора - от 2,7 до 500 об/мин определяются величиной передаточного отношения редуктора - от 1/3 до 1/676. Максимально допустимый крутящий момент 100 кг*см определяется прочностью редуктора.



Характеристики мотор-редукторов IG-62GM 01 type (12В)

Передаточное число редуктора
3
4
12
15
19
43
53
66
81
100
113
150
230
285
353
488
546
676
Крутящий момент на выходе, кг•см
2,5
3,0
7,5
9,4
11,8
23
28
35
43
54
61
67
100
100
100
100
100
100
Скорость на выходе, об/мин
480
390
135
110
90
39,5
32
25,7
21
17
15
11
7,3
6,0
5,0
3,7
3,3
2,7



Характеристики мотор-редукторов IG-62GM 02 type (24В)

Передаточное число редуктора
3
4
12
15
19
43
53
66
81
100
113
150
230
285
353
488
546
676
Крутящий момент на выходе, кг•см
4,2
5,1
12,5
15,7
19,7
38
47
59
72
90
100
100
100
100
100
100
100
100
Скорость на выходе, об/мин
500
400
140
115
93
40,5
33
26,5
21,5
17,5
15,4
11,7
7,8
6,3
5,3
3,8
3,4
2,8

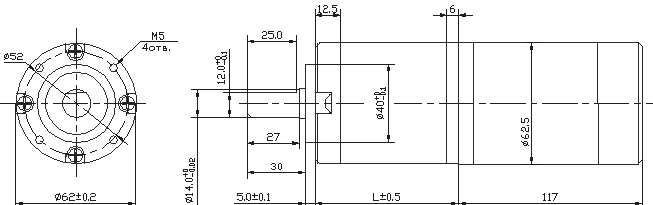

мотор-редуктор постоянного тока IG-62GM габариты

Габаритные и присоединительные размеры планетарного мотор-редуктора IG-62GM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/3 - 1/4
43,6
1/43 - 1/113
74,6
1/12 - 1/19
59,1
1/150 - 1/676
90,1

Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
900
1700
<5000
2000
<450
60
24
1500
1750
<3500
2000
<300
80



Коллекторный двигатель постоянного тока, 12В

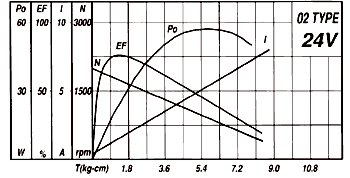

Коллекторный двигатель постоянного тока, 24В
