Планетарный мотор-редуктор IG-60WGM.

Планетарный мотор-редуктор с двигателем постоянного токаМотор-редуктор IG-60WGM представляет собой коллекторный двигатель с установленным планетарным редуктором. Реверсивный электродвигатель постоянного тока необслуживаемый. Возможные скорости мотор-редуктора - от 7,2 до 1380 об/мин определяются величиной передаточного отношения редуктора - от 1/3 до 1/676. Максимально допустимый крутящий момент 100 кг*см определяется прочностью редуктора.



Характеристики мотор-редукторов IG-60WGM 01 type (12В)

Передаточное число редуктора
3
4
12
15
19
43
53
66
81
100
113
150
230
285
353
488
546
676
Крутящий момент на выходе, кг•см
1,9
2,4
6,0
7,4
9,0
18
22
27
34
42
47
52
80
99
100
100
100
100
Скорость на выходе, об/мин
1350
1090
385
310
250
110
89
72
58
47
42
31,5
20,5
16,5
13,6
9,8
8,9
7,2



Характеристики мотор-редукторов IG-60WGM 02 type (24В)

Передаточное число редуктора
3
4
12
15
19
43
53
66
81
100
113
150
230
285
353
488
546
676
Крутящий момент на выходе, кг•см
2,7
3,4
8,5
10,5
13
25
31
39
48
60
67
75
100
100
100
100
100
100
Скорость на выходе, об/мин
1380
1100
390
310
255
110
90
73
59
48
42
32
21
17,1
13,8
10
9
7,3

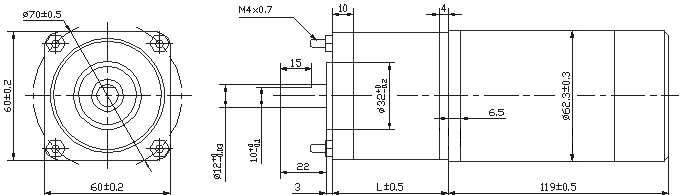

мотор-редуктор постоянного тока IG-60WGM габариты

Габаритные и присоединительные размеры планетарного мотор-редуктора IG-60WGM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/3 - 1/4
43,3
1/43 - 1/113
74,3
1/12 - 1/19
53,8
1/150 - 1/676
89,8



Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
700
4760
<3300
5100
<1500
41,3
24
1000
4830
<2400
5100
<800
49,6



Коллекторный двигатель постоянного тока, 12В

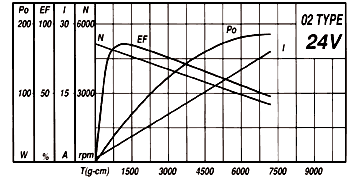

Коллекторный двигатель постоянного тока, 24В
