Планетарный мотор-редуктор IG-52GM.

Планетарный мотор-редуктор IG-52GMМотор-редуктор IG-52GM представляет собой коллекторный двигатель с установленным планетарным редуктором. Реверсивный электродвигатель постоянного тока не обслуживаемый. Возможные скорости мотор-редуктора — от 8,3 до 1568 об/мин определяются величиной передаточного отношения редуктора — от 1/3 до 1/676. Максимально допустимый крутящий момент 100 кг*см определяется прочностью редуктора.



Характеристики мотор-редукторов IG-52GM 01 type (12В)

Передаточное число редуктора
3
4
12
15
19
43
53
66
81
100
113
150
230
285
353
488
546
676
Крутящий момент на выходе, кг•см
1,3
1,65
4,1
5,0
6,3
12
15
19
23
28
32
36
55
68
84
100
100
100
Скорость на выходе, об/мин
1568
1264
450
369
305
130,5
105
85
68,5
55,5
49,5
37
24
19,5
15,5
11,5
10,3
8,3



Характеристики мотор-редукторов IG-52GM 02 type (24В)

Передаточное число редуктора
3
4
12
15
19
43
53
66
81
100
113
150
230
285
353
488
546
676
Крутящий момент на выходе, кг•см
1,8
2,2
5,5
6,8
8,5
16
20
25
31
39
44
48
74
92
100
100
100
100
Скорость на выходе, об/мин
1524
1230
444
359
290
127
102,5
82,5
66,5
54
48
36
23,5
19
15,5
11,6
10,4
8,4

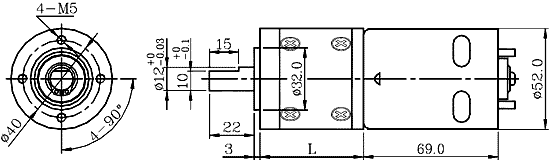

Габаритные и присоединительные размеры планетарного мотор-редуктора IG-52GM

Габаритные и присоединительные размеры планетарного мотор-редуктора IG-52GM.

Передаточное отношение
L, мм
Передаточное отношение
L, мм
1/3 — 1/4
53,0
1/43 — 1/113
84,0
1/12 — 1/19
68,5
1/150 — 1/676
99,5



Характеристики электродвигателей

Напряжение питания, В
Номинальный крутящий момент, г•см
Номинальная скорость, об/мин
Номинальный ток, мА
Скорость холстого хода, об/мин
Ток холостого хода, мА
Выходная мощность, Вт
12
480
5600
<5600
6000
<1750
58,6
24
650
5450
<2750
6000
<750
48,3

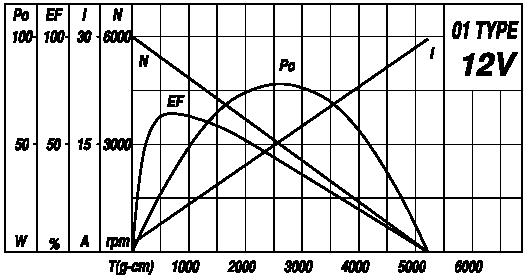

Коллекторный двигатель постоянного тока, 12В

Коллекторный двигатель постоянного тока, 12В

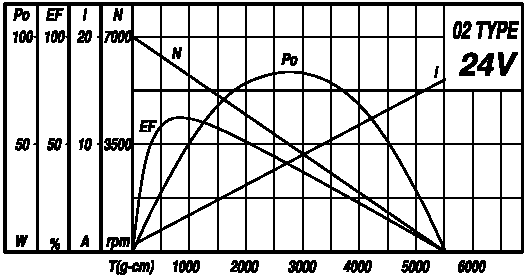

Коллекторный двигатель постоянного тока, 24В

Коллекторный двигатель постоянного тока, 24В
